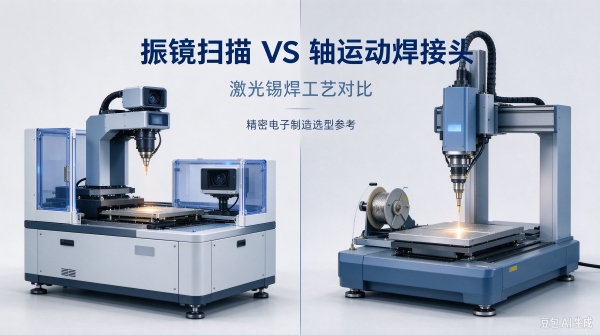

电子元器件持续朝着小型化、高密度集成方向发展，PCB 载板、FPC 软板、车载传感器、电感线圈端子等产品的焊接要求越来越严苛。激光锡焊凭借非接触局部加热、热影响小、无烙铁损耗等优势，已经成为精密组装产线的主流方案。很多制造企业在设备选型时，常会纠结两种主流路线：振镜扫描激光锡焊与轴运动焊接头激光锡焊。二者同属激光锡焊，但底层运动逻辑不同，适配的生产场景、良率表现和投入成本差异明显。

轴运动焊接头激光锡焊，是行业较早普及的激光锡焊方案。整套光路固定在聚焦头内部，激光光斑形态不可动态变换，想要切换焊点，依靠 XYZ 轴带动整个焊接头物理移动，走到点位、停留加热，完成单点焊接后再移动至下一处焊点。这套方案结构简单，光路调试直观，维护门槛低，非常适合焊点数量不多、单个焊点尺寸偏大、对焊接停留时间要求长的产品。

因为焊接头不涉及高速摆动镜片，光斑稳定性好，不容易出现光路抖动。搭配锡丝送丝机构，能够实现焊丝连续供给，形成饱满厚实的焊点，面对大端子、粗导线焊接场景，工艺容错空间更大。设备采购与后期运维成本更低，新品打样、小批量试制场景里，轴运动焊接头是性价比很高的选择。不过短板同样突出：大量密集焊点加工时，设备大量时间消耗在轴体移动空行程上，节拍很难提上来。同时光斑形态固定为圆形，只能依靠功率和焦距调整大小，很难匹配异形长焊盘，热输入的适配灵活性有限。虽然也可以加装测温模块，但打光通道与测温光路分开布置，安装空间占用大，现场调试工作量更高。

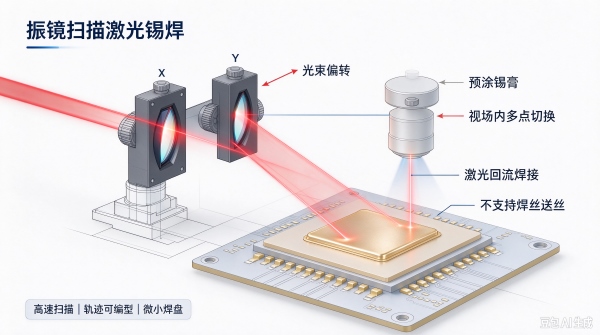

振镜扫描激光锡焊则走出了另一条路线。它不需要移动焊接头，依靠两片高速扫描镜片偏转激光束，在扫描视场内完成焊点跳转，点位切换仅需毫秒级，光束仿佛在板面 “瞬移”，省去机械移动带来的空耗时间。振镜扫描激光锡焊多采用点锡膏工艺完成上锡，依靠激光能量熔融预先点涂在焊盘上的锡膏；受振镜光路结构限制，该方案一般不搭配送丝机构，无法实现焊丝送丝上锡。 最大亮点在于光斑轨迹可编程，借助软件自由绘制直线、圆弧、环形等自定义加热路径，可以根据焊盘外形匹配加热区域，实现随形加热，热输入控制更加精细，最大程度降低周边热敏元件的热损伤风险。在高密度 PCB、FPC 软板、芯片载板这类焊点数量多、排布密集的产品上，振镜方案的生产效率相比轴运动焊接头方案能够实现数倍提升。

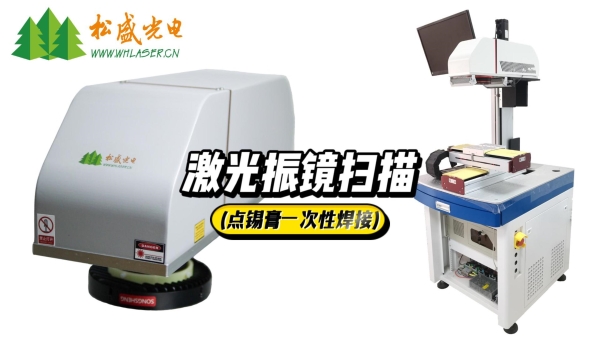

作为深耕激光锡焊领域的厂商，松盛光电的振镜激光锡焊系统，把精密恒温控制作为核心设计。系统采用激光、CCD 视觉、红外测温、指示光四点同轴一体化光路，测温点位与焊接点位完全重合，实时采集焊点温度，依靠自研 PID 算法动态调节激光输出功率，将焊点温度波动稳定控制在 ±5℃以内，真正做到恒温焊接，有效减少虚焊、拉尖、烧盘等批量不良，降低热敏元器件报废风险。焊接轨迹软件灵活可调，面对异形焊盘、线圈端子、微型传感器模组等复杂工件，可快速编辑扫描路径，不用改动机械工装。整套振镜系统兼顾高速量产与工艺稳定性，在变压器电感绕线端子、车载微型传感器、折弯异形 PCB、FPC 软板焊接项目中，已经落地大量量产案例。

当然，振镜方案也不是万能解。整套系统包含振镜扫描组件、同轴温控、视觉定位与专用工艺软件，前期设备投入更高，更适合大批量、高密度焊点的连续生产，把设备成本摊薄到每件产品上，才能凸显价值。同时工艺前提需要配套点锡膏工序，产线需要增加点胶 / 点锡膏设备，适合锡膏工艺的精密小件，不适合需要现场送丝补锡的场景。

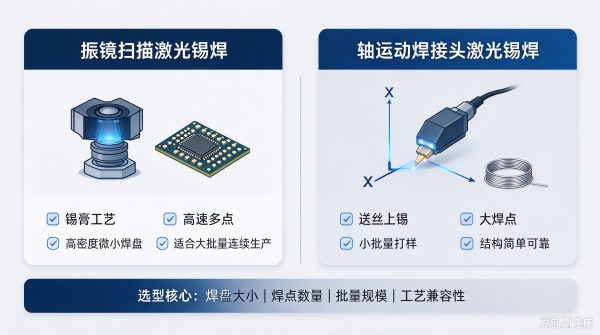

简单总结选型逻辑：如果产品焊点少、焊点尺寸偏大，以样品试制、小批量生产为主，现场需要焊丝供给，追求设备简单可靠、投入可控，轴运动焊接头激光锡焊会更合适。若是产品焊点密集、焊盘微小，元器件热敏性强，产线可以配套点锡膏工序，需要大批量连续生产，对焊点一致性、良率和生产节拍有较高要求，松盛光电振镜扫描激光锡焊，就是更适配的量产方案。

工艺选型从来没有绝对优劣，核心在于匹配产品本身。不少制造企业会同时配备两套方案，小批量打样用轴运动焊接头，大批量量产切换振镜，兼顾研发灵活性与量产效率。无论选择哪条技术路线，前期试样、验证热影响、测试节拍与良率，都是保障产线稳定落地必不可少的环节。
