激光恒温锡焊

电子元器件小型化、精密化已经成为行业趋势，传统烙铁锡焊在面对微小焊点、热敏元件、高密度PCB板时，很容易出现过热损伤、虚焊、溢锡等问题。激光恒温锡焊凭借非接触式加热、热影响区小、可控性强的特点，成为传感器、连接器、线束、精密电路板焊接的优选工艺。但再好的设备，想要稳定产出高品质工件，加工过程里的细节把控才是核心。松盛光电深耕激光锡焊领域多年，在大量现场打样与量产项目中发现，很多不良品的产生，并非设备性能不足，而是工艺、物料、操作环节的细节被忽略。

开展激光锡焊加工前，第一件要落实的是工件预处理，这一步往往最容易被轻视。待焊区域表面的油污、氧化层、灰尘、脱模剂，都会直接阻碍锡料浸润，造成虚焊、假焊。很多工厂急于赶产能，简单擦拭工件就上机焊接，外观看着焊点成型，拉力测试一测就脱落。铜、镍等金属基材氧化速度快，存放时间较长的工件，建议采用等离子清洗或者超声清洗，清洗后控制存放时长，避免再次氧化。同时要确认工件材质，不同金属对激光的吸收率差异很大，镀金、镀银件与普通铜件，需要匹配完全不同的激光功率参数，盲目沿用一套参数，极易烧损镀层或者焊不透。

锡丝、锡膏这类耗材的选择与放置，同样是关键细节。激光锡焊常用锡丝送丝工艺，锡丝直径要匹配焊点大小，焊点微小却选用粗锡丝，会出现锡量过多溢锡，造成相邻引脚短路;锡丝过细，又会填充不足。送丝机构要定期检查，保证送丝顺畅，不能存在卡顿、抖动，送丝时机要和激光出光时序精准配合，激光预热基材后再送入锡丝，才能保证锡液均匀铺展。另外，耗材要妥善保存，锡膏需要冷藏防潮，开封后尽快用完，受潮的锡材在焊接时会产生大量气泡，焊点内部出现气孔，降低导电性能与机械强度。

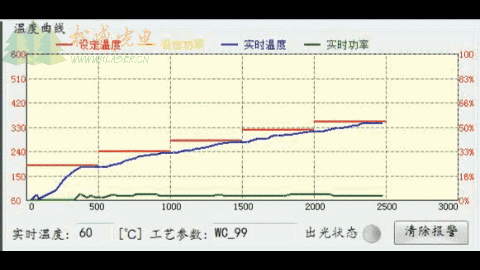

激光参数调试是激光恒温锡焊的核心，松盛光电激光恒温锡焊系统最大的优势，就是恒温闭环控温，区别于普通激光焊接只控制功率的模式。普通激光锡焊依靠固定功率输出，工件材质、厚度发生微小变化，热量就会波动，薄基材、热敏芯片很容易瞬间过热烧毁。恒温系统可以实时采集焊点温度，动态调节激光输出，把焊点稳定维持在设定温度区间，基材受热均匀，热影响范围被限制在焊点局部，保护周边精密元器件。

即便有恒温系统加持，参数调试依旧不能大意。打样阶段，优先用废料做梯度测试，不要直接拿成品试焊。要综合调整激光光斑大小、加热时长、目标温度。光斑过大，热量扩散，邻近元件受热;光斑太小，单点能量集中，容易烧穿薄板材。对于多层板、薄壁端子，要缩短加热时间，控制峰值温度，防止基材变形。同一批次工件，厚度、镀层存在公差，加工前抽检试焊，确认温度曲线，量产过程定时复测，避免批次不良。

工装夹具的设计，也会影响焊接稳定性。激光锡焊是非接触加工，工件定位精度要求高，夹具需要牢固固定工件，减少焊接过程中的位移抖动，一旦工件轻微晃动，光斑偏移，就会出现偏焊。夹具选材尽量选用低热传导材料，减少热量散失，同时做好避位，不能遮挡激光光路。夹具还要做好防静电处理，焊接传感器、芯片这类静电敏感元器件时，静电会击穿内部电路，造成隐性失效，这类缺陷外观无法识别，产品交付后才暴露，带来更大损失。

加工环境与日常运维细节，很多车间容易忽略。车间粉尘大，粉尘落在光学镜片表面，会削弱激光能量，造成焊点温度不稳定，镜片严重污染还会被激光烧坏。要保持工作台洁净，定期清洁保护镜片、光路窗口，清洁操作要规范，不能用普通纸巾直接擦拭光学元件。环境温湿度也要管控，湿度过高工件容易返潮氧化;环境温度波动大，也会间接影响温度采集精度。操作人员需要熟悉设备报警逻辑，出现温度异常、送丝故障时立刻停机排查，不要带故障持续生产。

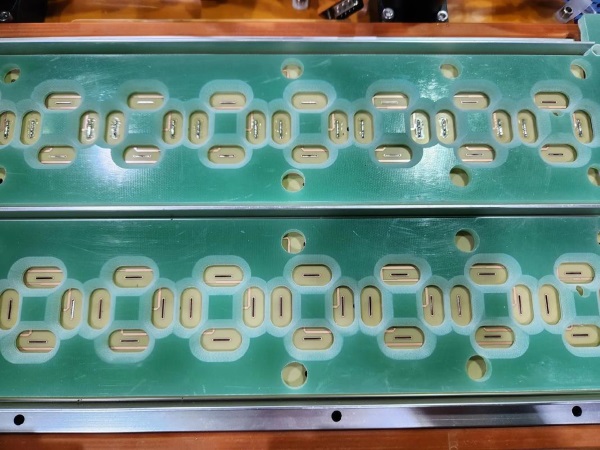

焊接完成不等于工序结束，焊点检测环节必不可少。外观上查看焊点成型，好的焊点光泽均匀，锡料充分浸润焊盘，无针孔、裂纹、溢锡。外观合格之后，还需要做可靠性抽检：拉力测试验证焊点机械强度，导通测试检查电气性能，必要时做高低温循环测试，验证焊点在复杂工况下的稳定性。很多虚焊问题肉眼无法分辨，只靠外观检查，会埋下产品故障隐患。

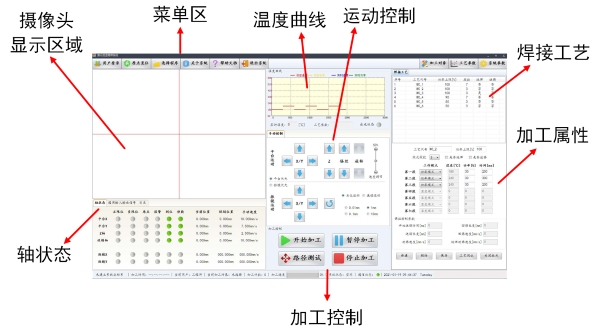

不同产品的工艺侧重点也不一样。焊接传感器组件时，元件耐热性差，优先使用低温恒温工艺，严控热影响区;线束端子焊接，重点保证锡料浸润充分，满足拉力要求;高密度PCB板引脚焊接，核心防止溢锡连锡，保护周边微型器件。松盛光电激光恒温锡焊系统支持温度曲线存储，不同产品工艺参数可以保存调用，换产时减少重复调试时间，方便车间标准化生产，降低人为操作带来的品质波动。

对比传统锡焊工艺，激光恒温锡焊提升精度的同时，对细节管理提出更高要求。设备是工具，稳定的良率，来自预处理、耗材、工装、参数、检测整套流程的精细化管控。很多客户初期使用激光锡焊，只关注设备本身，忽视工艺细节，达不到预期效果。一套成熟的激光锡焊方案，设备硬件和工艺细节缺一不可。

精密电子制造赛道竞争日趋激烈，产品可靠性就是企业竞争力。做好激光锡焊加工每一处细节，稳定焊点品质，减少返工，降低不良率，才能持续为产品品质保驾护航。
