激光恒温锡焊

激光焊锡技术凭借其非接触加工、能量集中、热影响区小和高精度定位等核心优势，已成为微电子组装、汽车电子、航空航天等高精尖领域的首选焊接工艺。然而，其工艺表现高度依赖于环境热力学状态的稳定性。当环境温度偏离常规的室温条件(20-25℃)，进入高温(通常>40℃)或低温(<0℃)区间时，会引发一系列复杂的物理化学变化，对焊接质量、设备可靠性及最终产品的服役性能构成严峻挑战。松盛光电将系统剖析高低温环境对激光焊锡应用的影响机理，梳理当前主流的应对技术策略，并探讨其在极端工况下的应用实践与未来发展趋势。

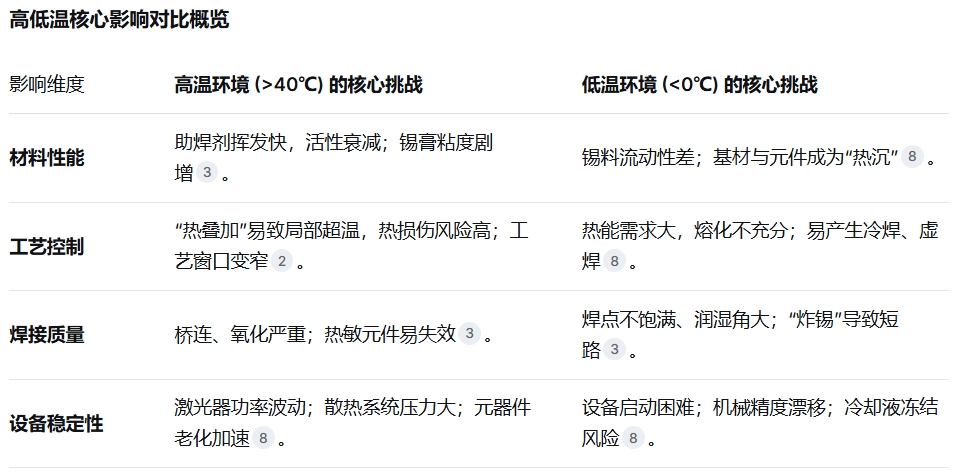

一、高低温环境对激光焊锡的多元影响机制

激光焊锡的本质是一个在极短时间内(毫秒至秒级)完成热传导、锡料熔融、润湿铺展和快速凝固的动态过程。环境温度作为这一过程的背景热场，其变化会直接干预甚至主导多个关键环节。

1.高温环境的“热叠加”效应与材料性能衰退

高温环境不仅指热带、沙漠等自然气候，更常见于汽车发动机舱、冶金车间等工业现场，局部温度可长期处于40℃至60℃。这种环境对激光焊锡的影响是系统性的：

锡料与助焊剂性能劣化：锡膏或锡丝中的助焊剂对温度极为敏感。当环境温度超过28℃时，其溶剂挥发速度显著加快，导致锡膏粘度在短时间内上升20%以上，造成印刷或点胶时出现拉丝、桥连等缺陷。同时，助焊剂活性成分提前分解，使其在焊接时无法有效去除焊盘氧化层，导致润湿不良、虚焊率攀升。

工艺窗口收窄与热失控风险：激光焊接依赖精准的能量输入以熔化锡料而不损伤基材。高温环境下，工件初始温度升高，使得达到目标焊接温度所需的激光能量阈值降低。若沿用标准参数，极易因“热叠加”导致瞬时温度超过安全阈值。特别是对于热敏元器件(如MLCC、传感器)和耐热性差的基材(如FR-4的玻璃化转变温度Tg为130-180℃)，这种过热可能直接导致器件失效、PCB基材碳化或起泡。

焊接设备稳定性下降：激光器、振镜、控制系统等核心部件在高温下散热效率降低。激光器出光功率可能发生波动(超出±2%的允许范围)，光学镜片可能因热膨胀导致聚焦光斑漂移，进而影响焊接的一致性和精度。运动部件的润滑油也可能粘度降低或蒸发，加速机械磨损。

2.低温环境的“热耗散”效应与流动凝固障碍

低温环境多见于寒带、冷库、高空或太空设备制造及维修场景，温度可低至-20℃甚至-50℃。低温带来的挑战与高温截然相反：

锡料熔化与润湿困难：焊锡材料(如常用的SAC305无铅锡料，熔点217℃)的流动性随温度降低而显著下降。在低温基材上，激光能量需首先用于加热庞大的“冷源”，才能局部形成熔池。这导致熔化不充分，锡料铺展能力弱，接触角增大，极易形成冷焊、虚焊或焊点不饱满。

凝结水与“炸锡”风险：当低温的PCB或元器件从冷环境移入相对温暖的作业区时，表面极易凝结水汽。若未充分除湿即进行焊接，水分在激光高温下瞬间汽化，可能引发“炸锡”现象，产生微小的锡珠飞溅，造成电路短路。

设备启动与运行障碍：设备的电路板、伺服电机、传感器在超低温下可能出现启动困难、响应延迟。常规冷却液可能冻结，而机械结构的材料收缩会改变配合公差，影响运动轴系的定位精度(通常要求±0.003mm以内)和重复性。

二、应对高低温挑战的核心技术策略

为保障激光焊锡在极端温度下的稳定与可靠，业界已发展出一套从设备硬防护到工艺软适应的综合性解决方案。

闭环实时温控系统：工艺精度的基石

这是应对环境温度波动的首要关键技术。其原理在于通过同轴集成的红外测温传感器，以每秒数千次甚至上万次的频率实时监测焊点温度，并将数据反馈给控制器，动态调节激光功率输出，实现“感知-决策-执行”的毫秒级闭环。

抑制超调与精准恒温：先进的系统能有效抑制激光开启瞬间的功率“超调”现象，避免温度尖峰损伤产品。在焊接过程中，能将焊点温度波动控制在±3℃乃至±2℃的极窄范围内，确保不同环境起始温度下，熔池状态的一致性。

多光路同轴集成技术：将激光、指示光、CCD视觉、红外测温和无影光集成于一套光学系统，确保测温点与加工点完全重合，消除了视差带来的测温误差，这是实现高精度控温的前提。

松盛光电激光锡焊系统由多轴伺服模组，实时温度反馈系统，CCD同轴定位系统以及半导体激光器所构成;松盛光电通过多年焊接工艺摸索，自主开发的智能型软钎焊软件，支持导入多种格式文件。独创PID在线温度调节反馈系统，能有效的控制恒温焊接，确保焊接良品率与精密度。本产品适用面广，可应用于在线生产，也可独立式加工。拥有以下特点优势：

1.采用非接触式焊接，无机械应力损伤，热效应影响较小。

2.多轴智能工作平台(可选配)，可应接各种复杂精密焊接工艺。

3.同轴CCD摄像定位及加工监视系统，可清晰呈现焊点并及时校正对位，保证加工精度和自动化生产。

4.独创的闭环温控反馈系统，可直接控制焊点的温度，并能实时呈现焊接温度曲线，保证焊接的良率。

5.激光，CCD，测温，指示光四点同轴,完美的解决了行业内多光路重合难题并避免复杂调试。

6.保证优良率99%的情况下，焊接的焊点直径最小达0.2mm，单个焊点的焊接时间更短。

7.X轴、Y轴、Z轴适应更多器件的焊接，应用更广泛。

设备的环境适应性设计与防护

针对设备本身，需从设计和维护层面提升其环境耐受力。

强化散热与低温启动：对于高温工况，采用高效的双循环水冷系统，散热效率比传统风冷提升50%以上，确保激光器等热源在50℃环境下的稳定工作。对于低温工况，设备需配备预热系统，在启动前对关键部件进行加温，并采用低温特性良好的润滑脂和防冻冷却液，保障在-30℃环境中可靠运行。

关键部件选型与密封防护：选用宽温域(如-40℃至85℃)的工业级电子元器件。设备外壳应具备较高的防护等级(如IP54)，以抵御高湿、凝露及粉尘的侵入。

工艺参数的智能适配与优化

仅仅设备可靠还不够，焊接工艺参数必须随环境动态调整。

参数库与补偿算法：成熟的激光焊锡系统内置庞大的工艺参数库，可根据环境温度、基材类型(如高导热的铜或低导热的陶瓷)、锡料合金(如SAC305或SnBi)进行智能匹配与调用。系统算法能自动补偿环境温度对能量需求的影响。

微环境主动控制：在焊接工位局部创造稳定的小环境至关重要。采用氮气或甲酸等惰性气体局部保护，可将焊接区域的氧含量控制在30ppm以下，有效抑制高温下的氧化反应，提升焊点光亮度和可靠性。同时，配合局部除湿或加湿装置，将湿度稳定在40%-60%RH的黄金区间，避免水汽干扰。

三、极端环境下的应用实践与案例

上述技术策略已在众多对可靠性要求极高的领域成功应用。

汽车发动机舱电子单元焊接：发动机舱内温度可达40-60℃，且振动剧烈。采用具备强化散热和智能温控补偿功能的激光焊锡设备，对传感器、控制模块等进行焊接，通过实时调整激光功率，确保焊点在高温背景场下仍能形成强度高、抗疲劳性好的优质焊点，满足汽车行业长达10年以上的使用寿命要求。

极地科考与航空航天设备制造：此类设备需要在-50℃乃至更低的极端低温下工作。激光焊锡前，不仅设备本身要做好防冻预热，待焊工件也需在受控环境下回温除湿。焊接时，通过精确的能量控制和可能采用的脉冲加热模式，确保在最小热输入下实现完美焊接。焊后，焊点需能承受剧烈的温度循环(如-55℃至125℃)测试，其内部金属间化合物(IMC)层应均匀致密，无微裂纹。

高密度柔性电路板焊接：柔性电路板的PI基材耐热性差(通常≤150℃)，且易因热应力变形。在环境温度多变的条件下，采用紫外或蓝光短波长激光器(热影响区可控制在50μm以内)配合超精密温控，可以实现对0.15mm微型焊点的可靠焊接，将基材温升控制在30℃以内，铜箔剥离率降至0.1%以下，广泛应用于可穿戴设备和折叠屏手机中。

四、结论与展望

高低温环境对激光焊锡的影响是深刻而复杂的，它通过改变材料初始状态、干扰能量传递过程和挑战设备稳定性三个维度作用于最终焊接质量。成功应对这一挑战，已不再依赖单一技术，而是闭环实时温控、设备环境适应性设计和智能化工艺适配三者深度融合的系统工程。

未来，随着5G通信、新能源汽车、深空探测等领域的快速发展，电子器件将面临更为严苛和多变的工作环境。激光焊锡技术将进一步向“自适应智能焊接”方向演进：通过集成更多传感器(如光谱传感、高速摄像)，实时感知熔池形态、等离子体羽辉等特征，并结合人工智能算法，实现焊接过程的全维度闭环控制与自主决策优化。这不仅能彻底征服极端温度环境，更将推动激光焊锡成为实现电子设备超高可靠性、迈向更广阔未知领域的关键使能技术。
