详解微电子行业必不可少的激光锡焊

日期:2022-07-25    作者:松盛激光    来源:whlaser.cn    点击数:

随着电子元器件的精、薄、短、小、差异化发展,传统的工艺已经越来越无法满足超细小化电子基板、多层化的点状零件焊接需求。激光锡焊以「非接触焊接、无静电、可实时质量控制」等技术优势逐渐成为弥补传统焊接工艺不足的新技术,并得到了行业的广泛应用。随着市场的要求更多,激光锡焊技术也为电子产业带来更多的发展空间。



激光锡焊的定义



激光锡焊原理是利用激光作为加热光源,传输光纤与激光焊接头相互配合,将激光聚焦于焊接区域,激光辐射能转换成热能,熔化锡材,完成焊接。

激光焊接按照锡料状态分为锡膏、锡丝以及锡球激光焊。相比传统波峰焊、回流焊、手工烙铁锡焊等锡焊工艺,激 光 锡 焊 的 激 光 光 源 主 要 为 半 导 体 光 源(808-980nm)。由于半导体光源属近红外波段,具有良好热效应,其特有的光束均匀性与激光能量的持续性,对焊盘的均匀加热、快速升温效果显著,具有焊接效率高、焊接位置可精确控制、焊点一致性好等优势,非常适合小微型电子元器件、结构复杂电路板及 PCB 板等微小复杂结构零件的精密焊接。



激光锡焊市场体量



电子行业是国家战略性发展产业,时下,消费电子行业存量市场空间依然非常大;一方面,个人电脑、平板电脑、智能手机都已经开始进入红海的竞争格局,随之而来的将是各自产品在技术创新上的突破,从而带来新的技术应用和工艺变革。另外,随着技术进一步的创新,在消费电子领域也涌现出一批新产品。如智能手表、智能手环为代表的可穿戴设备、AR/VR、消费无人机等,这些新兴的消费电子产品发展迅猛。

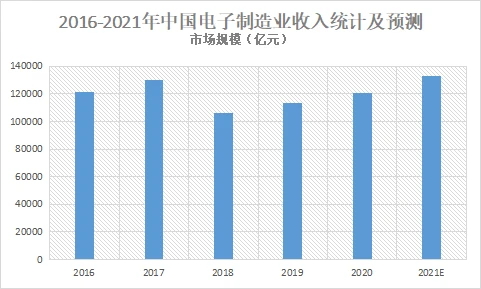

数据来源: 电子信息行业联合会



锡联万物。当下,市场正朝着纵向数量的增长和横向应用领域的扩展,随之而来的是市场对电子元器件需求的增长,锡焊是其生产工艺中必不可少的环节,因此,包括上游产业链也相继寻找激光锡焊工艺解决方案。相信激光锡焊在目前及未来很长的时间将会有惊人的爆发式增长和较为庞大的市场体量。



激光锡焊应用

01激光锡膏焊



激光锡膏焊是以激光为热源加热锡膏融化的激光焊接技术。通过将锡膏涂覆在焊盘上,采用激光加热将锡膏熔化然后凝固形成焊点,操作比较简单。但由于锡膏是由小颗粒锡珠组合成,在激光光斑作用的边缘由于热量较低导致部分锡珠没有完全熔化而形成残留,对电路板有造成短路的风险,因此,激光锡膏焊尽量采用防飞溅锡膏以避免飞溅的锡珠造成短路。

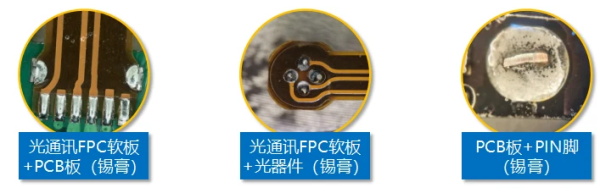

激光锡膏焊一般应用在微小型的精密零件、工件的加固以及预上锡方面,此外,也适用于电路导通焊接,对于柔性电路板的焊接效果非常好,比如塑料天线座,因其不存在复杂电路,通过锡膏焊往往能达到不错的效果。



松盛光电插针锡膏恒温焊接光学系统广泛应用于手机通讯、电子元件、眼镜钟表、首饰饰品、五金制品、精密器械、医疗器械、汽车配件、工艺礼品等行业。

02激光锡丝焊接



激光预热焊件后,自动送丝机构将锡丝送到指定位置后,激光将低于焊件的焊料熔化完成焊接。

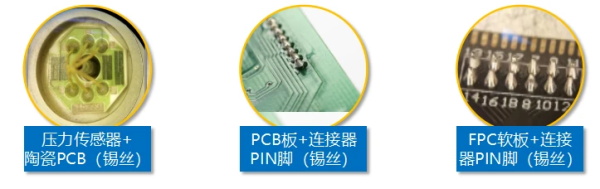

激光送丝焊接具有结构紧凑、一次性作业的特点,焊点饱满,与焊盘润湿性好,尤其适合PCB电路板、光学元器件、声学元器件、半导体制冷元器件等集成电路板及其单一电子元器件锡焊。



松盛光电激光送丝焊锡是激光焊锡的主要形式。送丝机构与自动工作台配合使用,通过模块化控制方式实现自动送丝和光输出。焊接具有结构紧凑,一次性操作的特点。与其他几种焊接方法相比,其明显的优势在于一次性夹紧材料和自动完成焊接,具有广泛的适用性。
