激光恒温锡焊

消费数码电子行业的迭代速度，始终超出大众想象。从轻薄智能手机、TWS蓝牙耳机、摄像VCM马达，到各类微型传感器、FPC柔性排线，产品持续向着小型化、高密度集成方向发展，元器件焊盘不断缩小，引脚间距越来越密，大量热敏材料被广泛应用于产品内部结构当中。焊接，作为电子元器件实现电气连通的核心工序，早已不再是简单把焊锡熔化成型，而是直接决定产品良率、使用寿命与使用稳定性的关键环节。传统回流焊、波峰焊、手工烙铁焊工艺，在面对新一代数码产品微小焊点的时候，越来越多暴露出自身短板，激光锡焊技术随之走进众多数码制造企业的产线，成为精密微连接的主流解决方案。

传统焊接工艺在数码电子量产场景下，长期存在诸多难以规避的现实难题。回流焊、波峰焊属于整体加热模式，整板同步升温，热量扩散范围大，很容易造成FPC柔性板翘曲、薄壁元器件受热损坏;手工烙铁焊接高度依赖操作工个人经验，面对0.2‑0.3mm的细密引脚，极易出现桥连短路、虚焊假焊，同时烙铁头直接接触工件，会带来机械挤压应力，造成微型元件引脚变形、漆包线绝缘层破损等问题。普通开环激光锡焊虽然实现非接触局部加热，但依靠固定功率输出，没有焊点真实温度采集，工件散热条件、锡料批次、车间环境发生细微变化，焊点实际温度就会大幅浮动。温度过高会出现炸锡飞溅、烧蚀PCB焊盘;温度偏低则焊料浸润不充分，埋下隐性虚焊隐患，生产过程中需要工程师反复调试参数，小批量多品类换产时工艺调试成本居高不下。很多数码厂商都遇到过这样的困境：样机阶段测试全部合格，大批量投产之后，各类焊接缺陷集中爆发，隐性虚焊流入下游市场，带来售后返修的巨大压力。

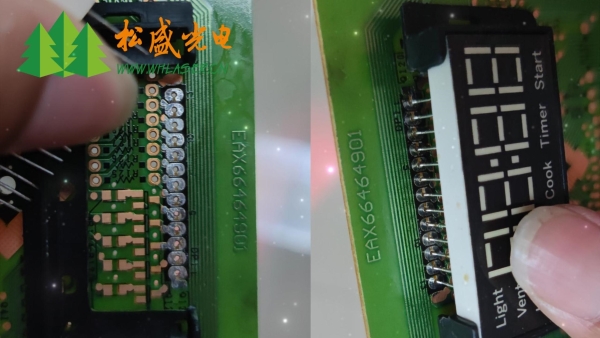

激光锡焊以非接触式局部加热为核心特性，光束精准聚焦在焊点位置，热量高度集中，热影响区域被压缩到微米级别，不会大面积波及周边元器件，天然适配数码电子微型化的生产需求。不同于传统焊接对整个基板进行加热，激光锡焊只对需要焊接的点位做选择性加热，能够很好保护周边热敏器件。同时它不与工件产生物理接触，不存在烙铁头带来的机械应力，不会挤压、划伤精密零部件，适配狭小腔体、异形立体结构的焊接作业。设备可以搭配视觉定位系统，完成微小焊盘自动对位，兼容锡丝、锡膏、锡球多种供料形式，既可以单机独立作业，也能够无缝对接自动化产线，适配大批量量产与小批量柔性打样两种生产模式，广泛应用在摄像模组VCM马达、TWS耳机咪头、FPC排线连接器、微型传感器、PCB板小型元器件等数码电子核心零部件生产当中。

但也要客观看到，早期激光锡焊设备大多采用开环功率控制模式，只控制激光输出功率，不去读取焊点实际温度。焊点散热条件千差万别，同样的激光功率，焊接厚铜焊盘和薄型FPC焊盘，得到的实际温度差异巨大。这就造成同一套参数，换一批物料就出现良率波动，这也是不少企业引入普通激光锡焊设备之后，没能达到预期生产效果的核心原因。数码电子产品内部元器件种类繁多，漆包线圈、磁芯、柔性基材耐受温度极低，温度稍微超标就会发生不可逆损伤，行业迫切需要一套可以真正锁定焊点温度的激光锡焊方案，松盛光电恒温激光锡焊系统，正是针对这一行业痛点研发落地的成熟产品。

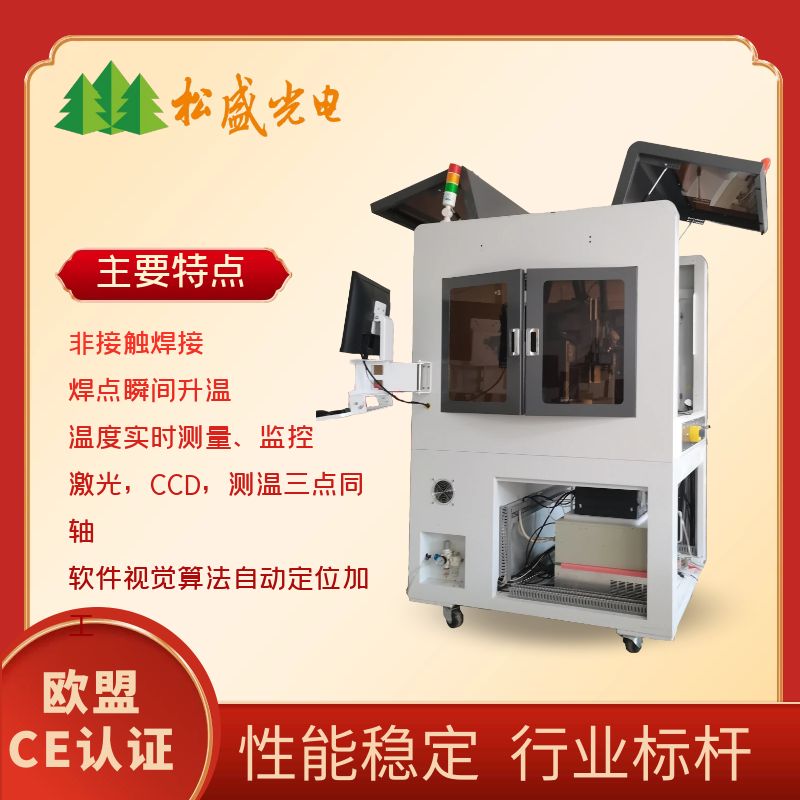

松盛光电深耕激光锡焊领域多年，结合大量数码电子一线生产案例，把闭环恒温控制作为设备核心底层能力，跳出传统激光“定功率输出”的固有思路，升级为**定温度焊接模式**。设备搭载同轴红外测温模块搭配自研PID自整定算法，激光、CCD视觉、红外测温、指示光实现四点同轴设计，测温点与焊接点完全重合，测温响应速度快，毫秒级实时采集焊点真实温度，动态调整激光输出功率，将焊点温度波动牢牢控制在±5℃以内。不管焊盘散热快慢、物料批次变化，焊点始终稳定维持在工艺设定温度，既保障焊锡充分熔融，实现良好的润湿效果，又从根源规避温度骤升带来的烧板、元件热损伤问题，漆包线、磁芯这类热敏部件损伤率可以控制在1%以下，大批量生产状态下焊接良率稳定维持在95%以上，有效减少虚焊、过焊、炸锡等常见不良品的产出。

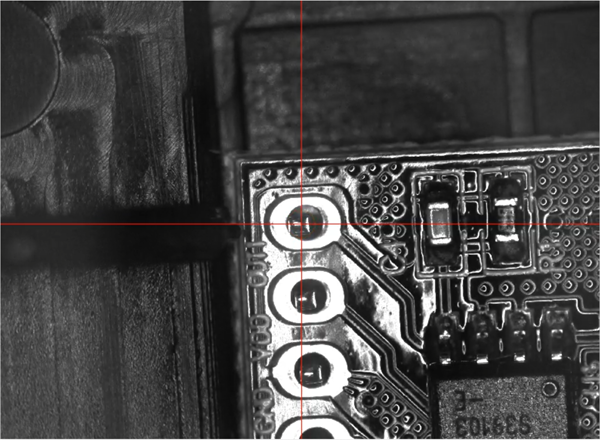

四点同轴光路架构，解决了行业长期存在的多光路偏移难题，设备出厂完成光路校准，产线使用过程中不需要工程师反复调试光路，对位误差控制在微米级别，最小光斑可达20‑50μm，从容应对0.15mm超细焊盘、0.25mm窄间距引脚的焊接工况。面对工件来料存在的微小位置偏差，依靠CCD视觉MARK点定位，自动补偿偏移，即使是空间受限的内置腔体焊点，也可以完成精准焊接，杜绝激光光斑偏移误伤周边线路的情况，完美匹配数码电子元器件越来越紧凑的结构设计趋势。

非接触式焊接的优势，在恒温系统上得到进一步放大。没有烙铁头耗材损耗，不需要频繁更换焊嘴，减少耗材采购成本与停机换件时间;局部定点加热，热影响区小，FPC软板、薄壁塑胶周边不会出现受热起泡、翘曲变形。系统完整记录每一个焊点的温度曲线，生产数据完整留存，实现制程可追溯，方便产品质量复盘与品质管控，契合数码电子制造业的质量管理要求。模块化的硬件设计，既可以做成落地整机，也可以做成轻量化模组，直接集成到客户自有自动化设备机架内部，不管是大型标准化产线，还是中小型厂商紧凑型定制化设备，都能够灵活适配，解决很多自动化客户“想上激光工艺，但是设备空间不够”的现实难题。

在实际数码电子产线落地场景当中，这套恒温激光锡焊方案已经在多个细分零部件制造场景验证价值。在手机摄像VCM马达焊接环节，线圈磁芯属于高敏热部件，温度过高直接导致马达失效，恒温闭环控温可以精准守住温度红线，保证线圈不被热破坏，同时焊盘焊点冶金结合可靠;TWS耳机内部咪头、微型连接器焊点微小密集，窄间距引脚很容易发生连锡短路，微米级光斑配合恒温工艺，焊点成型均匀干净，减少桥连不良;FPC柔性排线与PCB主板对接焊接，柔性基材不耐高温，传统工艺容易出现基材起泡分层，恒温激光锡焊定点局部加热，把热量约束在焊点区域，保护柔性基材完整，焊点抗拉强度满足产品可靠性测试标准。

同时针对小批量多品种打样生产，设备不用反复改动功率参数，直接调用目标温度即可完成换产，大幅缩短新产品工艺开发周期，帮助企业加快新品迭代节奏。

行业发展的浪潮之下，数码电子制造的竞争，已经延伸到微观焊接工艺层面。产品越轻薄，元器件越精密，对焊接热管理的要求就越严苛。传统依靠经验、依靠功率调试的模式，已经很难应对当下的制造挑战。激光锡焊技术的普及，不只是焊接工具的更新，更是微连接工艺思路的升级，从“控制激光输出功率”转向“直接控制焊点真实温度”，正是松盛光电恒温激光锡焊带来的核心改变。

面向未来，消费数码电子还会持续朝着微型化、集成化方向演进，更多新型热敏材料、异形立体结构会持续涌现，精密焊接的难度还会不断提升。恒温闭环激光锡焊工艺，凭借可控的热输入、稳定的批量良率、灵活的集成能力，会在更多数码零部件制造场景发挥价值，帮助制造企业平衡良率、效率与生产成本，为消费电子产品的品质升级筑牢底层工艺根基。
