激光恒温锡焊

Mini、MicroLED直显背光、车载LED、照明灯珠产业持续扩产，芯片尺寸不断缩小、模组集成密度持续走高，传统回流焊、热风返修、自动烙铁焊的工艺短板逐渐凸显，成为制约良率与产能提升的核心瓶颈。数万颗灯珠同步焊接的巨量制程、单颗不良芯片无损修复的返修工序，都对热源精度、温度稳定性、热影响范围提出极致要求。松盛光电自研恒温闭环激光锡焊系统，以精准温控、微米级定位、极小热损伤三大核心优势，完整覆盖LED灯珠批量焊接与单品返修全流程，为光电封装厂商打通降本增效的工艺新路径。

一、LED灯珠传统焊接工艺的量产痛点

常规LED封装车间主流焊接方案分为两类，分别适配批量巨量焊与不良返修，但二者均存在难以根治的工艺缺陷。

在巨量转移后的批量焊接环节，行业多采用整板回流焊。整块基板同步升温加热，玻璃、陶瓷基板与LED芯片热膨胀系数差异大，数万颗微小焊点受热不均，极易出现局部虚焊、锡珠桥连、基板翘曲分层问题。MiniLED芯片厚度仅20至50微米，属于高脆性热敏器件，全域高温会加剧芯片暗伤，长时间高温烘烤直接缩短灯珠使用寿命;同时无铅焊料工艺窗口极窄，整板温差超过5℃就会出现大规模焊接不良，批量良率长期卡在93%上下，后续筛选、返工大幅拉高生产成本。

而模组返修工序的问题更为突出。传统热风返修枪加热区域宽度超500微米，如今主流MiniLED芯片间距不足300微米，维修单颗不良灯珠时，热风会熔化周边3至5颗完好芯片，造成连带报废。人工烙铁返修依赖师傅操作手感，温度、加热时长无法标准化，细小焊盘极易烫坏电极与FPC柔性线路，返修良率普遍低于85%;且人工操作速度慢，4K显示屏模组动辄数百个坏点，返修工时成本居高不下，难以匹配自动化流水线节拍。

除此之外，自动烙铁焊存在烙铁头损耗、温度漂移、无法伸入高密度窄间距区域等问题，针对高功率陶瓷基板LED、车载精密灯珠的焊接适配性差，长期使用焊点一致性持续下滑，难以满足车载、高端显示严苛的可靠性检测标准。

二、激光锡焊适配LED灯珠加工的核心逻辑

激光锡焊属于非接触式局部选择性加热工艺，光束可聚焦至20至50微米微小光斑，仅对目标焊盘定点加热，其余基板、完好灯珠不受热辐射干扰，从根源规避全域高温带来的翘曲、连带损伤问题，天然适配LED两类核心工序。

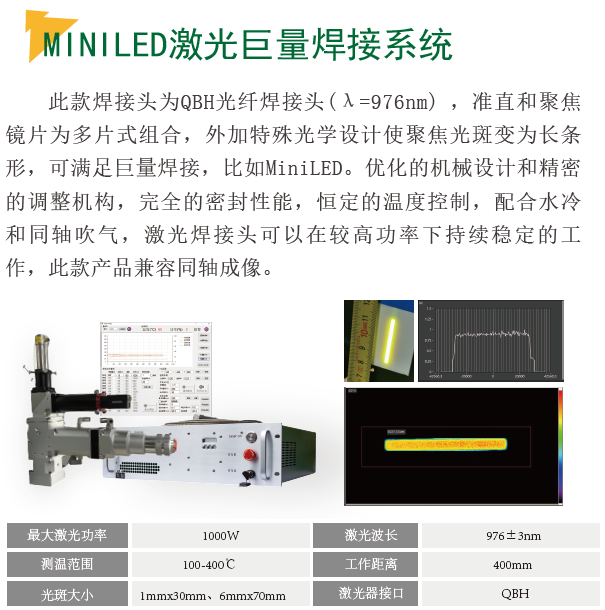

面向巨量焊接场景，松盛光电激光锡焊可搭配矩形整形光斑，根据灯珠矩阵排布调整光斑尺寸，实现一行多颗灯珠同步恒温焊接，兼顾加工效率与焊点均匀性。设备支持锡丝自动送料、锡球定点熔焊两种工艺，适配贴片LED、COB集成灯珠、Mini背光模组等不同产品，单模组数千至上万颗芯片批量加工时，每一颗焊点热曲线完全统一，杜绝批量虚焊、冷焊缺陷。

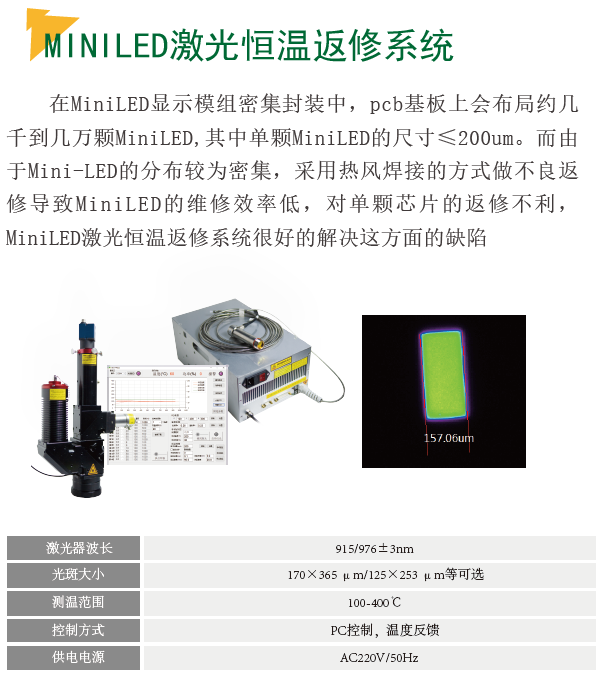

针对返修工序，微米级同轴视觉定位系统可精准锁定AOI检测标记的不良点位，仅对故障灯珠电极加热，完整保留周边完好元器件。整套流程标准化自动化：激光熔锡移除坏芯片、同轴视觉清理焊盘残留锡料、预置锡膏后恒温重焊新灯珠，全程无需人工干预，彻底摆脱热风、烙铁返修的连带报废难题，单颗返修耗时压缩至1秒以内，返修良率稳定突破98%。

同时激光热源无物理接触，不存在压头挤压造成的芯片裂纹，特别适配超薄MicroLED、柔性屏背光模组等易损产品，高低温循环、湿热老化测试后焊点脱落、开路故障率大幅降低，满足车载、户外大屏长寿命使用需求。

三、松盛光电恒温激光锡焊核心优势，直击LED制程难题

市面上普通开环激光锡焊仅固定功率输出，环境温度、基板材质、锡料批次变化都会造成焊点温度波动，依旧会出现烧板、润湿不良等问题。松盛光电核心突破在于**全闭环恒温控温技术**，搭配四点同轴光学架构，针对性解决LED热敏微小器件焊接痛点。

1.高速闭环恒温调控，温度波动低至±5℃，杜绝芯片热损伤

设备搭载高速红外测温模组，激光、测温、CCD三点光路完全同轴，测温点与焊接点零偏差，40微秒极速采集焊点实时温度，通过PID算法毫秒级动态调节激光输出功率，全程锁定预设焊接温度区间。区别于普通激光设备±20℃的大幅温差，松盛恒温系统不受陶瓷、铝基板、PCB基材导热差异干扰，锡料充分浸润同时不会产生瞬时热冲击。

高功率LED陶瓷基板、超薄Mini芯片加工时，热损伤率控制在1%以内;低温锡膏、无铅锡丝均可匹配专属恒温工艺曲线，批量巨量焊接良率稳定维持99.5%以上，大幅减少报废物料损耗。温控区间覆盖60℃至400℃，不管是低温返修拆件，还是高温可靠焊接，一套设备即可切换工艺，不用额外采购多台热源设备。

2.微米级同轴视觉定位，适配高密度LED矩阵排布

自研激光+CCD+测温+指示光四点同轴设计，光斑与视觉画面完全重合，无需频繁光路校准，对位误差控制在±0.003mm。面对间距不足0.3mm的MiniLED矩阵、微型COB灯珠，最小20μm光斑可精准对准微小电极，不会发生锡珠短路、偏焊问题。

软件内置视觉自动补偿算法，可修正基板贴装公差、灯珠转移微小偏移，巨量焊接时整板矩阵自动遍历加工，无需人工逐点校准;返修工序中，导入AOI不良点位坐标即可自动寻位，适配产线全自动联动，无缝对接上游巨量转移、下游检测分拣工序，适配大规模自动化车间布局。

3.极小热影响区，巨量焊稳定、返修无连带报废

激光定点局部加热，热影响范围严格限制在焊点周边极小区域，巨量整板加工不会造成基板大面积受热翘曲，玻璃背光板、超薄柔性FPC模组加工后平整度达标，无需额外整平工序。

返修场景优势尤为突出：仅融化单颗不良灯珠电极锡料，相邻完好芯片完全不受热，从根本解决热风返修批量连带报废的行业痛点。搭配可调节矩形光斑，批量巨量焊接可扩大单次加工范围，提升流水线产能;单点返修切换小圆光斑，兼顾效率与修复精度，一台设备同时覆盖量产与维修两大工序，降低设备采购投入。

4.全自动化集成适配，适配LED产线柔性生产

设备集成伺服精密送丝机构，0.15mm超细锡丝送料顺畅不卡丝、断丝，送锡速度与激光恒温加热同步联动，每颗焊点锡料填充量均匀，焊点饱满光亮无气孔夹渣。整机支持桌面式单机、封闭式全自动流水线机型两种形态，中小照明灯珠厂可选用桌面机型灵活打样、小批量生产;大型显示背光、车载LED工厂可对接自动上下料、AOI检测设备，搭建全自动化无人产线。

整机通过欧盟CE认证，风冷、水冷全功率段恒温方案可选，50至1000W功率覆盖普通照明LED、高功率车载灯珠、Micro微芯片全品类加工，工艺程序一键存储切换，换产仅需数分钟，适配多型号灯珠柔性排产。

四、实际落地应用场景：巨量量产与单品返修双场景落地

场景一：Mini/MicroLED背光、直显模组巨量焊接

单块模组集成数万颗微型灯珠，传统回流焊良率不足95%，松盛恒温激光锡焊采用阵列矩形光斑批量加工，全程恒温控温，基板无翘曲、芯片无暗伤，批量焊接良率提升4个百分点以上。某商用显示厂商替换设备后，每月芯片报废成本降低近三成，同时省去整板回流、冷却、整平多道工序，单条产线日产能提升30%。

场景二：车载精密LED、COB集成灯珠批量封装

车载灯珠对焊点耐温、抗振动、长期可靠性要求严苛，陶瓷基板导热快、温度难把控，普通激光设备极易出现局部过烧。松盛闭环恒温系统实时动态调功，陶瓷电极与焊料浸润均匀，经过-40℃至125℃高低温循环测试无焊点脱落，顺利通过车规级可靠性检测，现已批量配套多家车灯、车载屏幕供应商。

场景三：LED模组不良品无损返修

大屏背光、商用直显模组不可避免存在少量坏点，传统热风返修连带报废损耗大。采用松盛恒温返修系统，自动化完成拆坏芯、清理焊盘、重焊新灯珠整套工序，单颗修复成本降低60%，返修后模组可直接流入成品工序，大幅挽回昂贵基板与芯片物料损失，中小封装厂无需额外增设多条返修产线，一台设备兼顾生产维修。

五、结语

LED产业向微型化、高密度、大规模量产持续升级，传统焊接工艺早已难以匹配高端制造标准，恒温激光锡焊凭借精准控温、低损伤、高自动化的特性，成为替代回流焊、热风返修的主流升级方案。松盛光电深耕激光精密锡焊多年，立足LED巨量焊接与单品返修两大核心需求，以自研闭环恒温技术解决行业热失控、连带报废、批量一致性差等长期痛点，兼顾生产效率、产品良率与生产成本。

从照明贴片灯珠、COB集成光源，到Mini/Micro背光、车载精密LED，一套恒温激光锡焊设备即可覆盖全品类加工需求，助力光电封装企业实现工艺升级，在日益激烈的市场竞争中筑牢品质与产能双重优势。
