激光恒温锡焊

在激光锡焊的精密工程中，焊料的选择远非简单的材料采购，而是一项关乎电气连接终极性能的系统性决策。焊料作为金属间连接的唯一桥梁，其特性直接定义了焊点的机械完整性、导电导热效率以及长期服役的可靠性。每一次激光脉冲的能量投放，都在促使熔融焊料与焊盘基材进行一场微观层面的冶金反应，而这场反应的成功与否，首先取决于所选“建材”——焊料的正确性。因此，深入理解并掌握激光锡焊中焊料的优化选择策略，是实现高良率、高性能电子制造的核心环节。

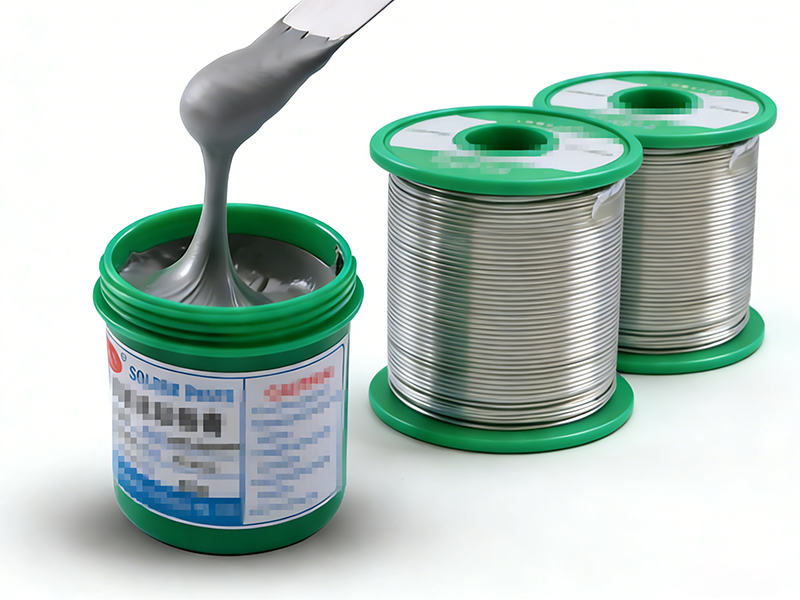

形态适配：激光工艺下的精准物质输送

激光锡焊对焊料形态的匹配性有着严苛要求，其本质是选择最适合“定点、定量、定形”输送的物质形式。

锡丝：定向精确送料 适用于对焊料位置有严格要求的点状或单引脚焊盘。通过高精度送丝机构与激光束的协同，可实现微米级的同步控制。关键在于锡丝直径需与激光光斑尺寸及焊盘大小形成比例，通常焊盘宽度应为锡丝直径的1.2至1.5倍，以确保焊料充分铺展而不溢出。对于极小焊盘(如01005器件)，超细径锡丝(如0.2mm)配合高频率、低功率的激光调制，是避免热损伤的有效方案。

锡膏：面阵高效印刷 是高密度组装(如芯片级封装CSP、微型连接器)的首选。其选择需构建三维考量：焊料合金粉末的粒度分布(Type 3至Type 5)影响印刷分辨率与熔化特性;助焊剂体系(如RMA、OA)的活性与热分解温度必须与激光的快速升降温曲线匹配，既要保证充分去除氧化层，又要避免残留物过多或碳化。对于底部有散热焊盘的QFN器件，采用阶梯式钢网开口配合锡膏，再通过激光逐区域扫描，可有效解决中心散热焊盘与周边I/O引脚的可焊性差异难题。

预成型焊片：体积与形状的确定性保障 为异形焊盘、垂直互连或需要严格控制焊料体积的应用(如大功率器件焊接、密封腔体钎焊)提供了终极解决方案。其厚度、外廓尺寸的精确性，消除了因焊料量波动导致的虚焊或桥连风险。在激光焊接中，常采用环形或矩形光斑对预置焊片进行整体均匀加热，确保其同步熔融与润湿。

合金设计：在冶金科学与工艺窗口之间求取平衡

焊料合金的化学成分是焊点本征性能的“基因编码”，其选择需在材料性能与工艺可行性之间取得精妙平衡。

熔点温度带的战略选择 激光锡焊的快速局部加热特性，理论上可兼容更宽的熔点范围。但对于存在多级封装或热敏感元件的复杂模组，焊料熔点的选择需纳入整体热预算管理。采用“阶梯熔点”策略——即先焊接高熔点焊料部分，后焊接低熔点部分，可有效防止已焊点二次熔化。例如，先使用SAC305(熔程217-220℃)焊接主要芯片，再使用Sn58Bi(共晶点138℃)焊接外围被动元件。

微观结构决定宏观性能 无铅焊料的主流SAC合金中，银(Ag)含量显著影响焊点强度与抗热疲劳性能。高银(如Ag>3.0%)合金能形成致密的Ag3Sn金属间化合物(IMC)，增强焊点，但成本增加且可能加剧对铜焊盘的溶解。铜(Cu)的添加可调节熔点并抑制铜溶蚀，但过量会形成粗大的Cu6Sn5 IMC，影响韧性。在激光的急速冷却下，IMC的生长行为与传统回流焊不同，通常更薄、更均匀，这为优化合金成分以获取更佳界面结构提供了新思路。

特种元素的效能引入 面向严苛应用，微量合金化是提升性能的关键路径。例如，在SAC合金中添加微量稀土元素(如铈Ce)，可细化晶粒，显著提升焊点在温度循环下的可靠性;添加适量的铟(In)，能在降低熔点的同时改善延展性，适用于柔性电子或抗冲击场合。选择时需充分评估添加剂对激光吸收率及润湿动力学的潜在影响。

系统集成：超越焊料本身的多维协同

焊料的最终表现，是其与焊盘、元件终端及激光工艺深度耦合的结果，必须进行系统性集成考量。

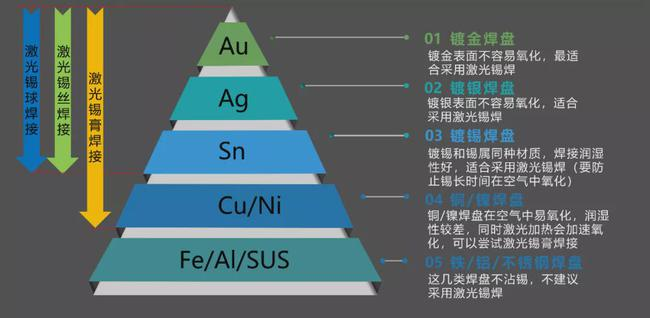

1.界面冶金兼容性：焊盘表面镀层是决定性界面。对于常见的ENIG(化学镍金)焊盘，需警惕“黑盘”风险，应选择润湿速度快、工艺窗口宽的焊料，并严格控制激光能量以防止界面脆化。对于OSP(有机保焊剂)或浸银焊盘，焊料中的助焊剂活性需足以在激光的极短作用时间内穿透保护层，实现可靠结合。

2.工艺参数映射：激光的能量参数(峰值功率、脉宽、频率)必须根据焊料的熔化特性(熔点、热导率、吸收光谱)进行定制化编程。例如，对于润湿性较差的焊料，可采用“预热点亮-主熔”的复合脉冲波形，为先驱助焊剂激活和界面清洁争取时间。

3.失效模式预防性设计：选择焊料的出发点应是预防潜在失效。在易受振动应力的场合(如汽车电子)，应优选抗蠕变性能佳的SAC高银合金或含Sb焊料;在存在巨大CTE(热膨胀系数)失配的封装结构中(如陶瓷基板连接)，可考虑采用柔性更高的低模量焊料或含In合金，以吸收应力。

综上所述，激光锡焊中焊料的优化选择，是一个融合了材料物理、界面化学、热力学与制造工艺学的复杂决策过程。它要求工程师从系统的、预防的视角出发，将焊料的形态、成分作为可控的工艺变量，与激光能量、焊盘特性进行精准映射与闭环优化。唯有如此，方能在光与热的精准交响中，于微观焊盘之上构筑起坚不可摧的电子连接长城，赋能电子产品向着更微小、更智能、更可靠的方向持续演进。
