激光恒温锡焊

智能座舱内，一块高清显示屏背后是数百万次精准的激光脉冲，它们以微米级的精度，构建起车载电子系统稳定运行的基石。

随着智能汽车时代的到来，车载屏幕已从一个简单的信息显示器，演变为集导航、娱乐、车辆控制于一体的智能交互核心。2023年，中国车载屏显市场规模中，仅中控显示器和仪表盘显示器就占据了近90%的市场份额。

这些屏幕内部元件的焊接质量，直接决定了显示系统的稳定性和寿命。传统焊接工艺在温度控制、精度和可靠性方面已难以满足新一代车载屏显的需求。

而激光锡焊技术以其独特的局部加热、非接触式加工和高精度定位特性，正在成为车载屏显制造的“精密引擎”。

行业变革：车载屏显的精密制造挑战

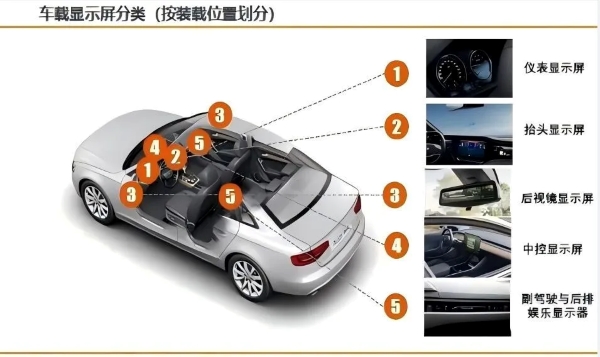

车载屏显行业正在经历一场从传统到智能化的深刻变革。市场数据显示，中控显示器占据了中国车载屏显市场的半壁江山(50.11%)，仪表盘显示器占38.9%，抬头显示器(HUD)虽然目前占比仅为9.62%，但增长趋势明显。

现代车载屏显的复杂性远超以往：它们不仅要实现高分辨率显示，还要集成触摸控制、环境光感知、图像处理等多种功能。

这导致内部元件布局极度密集，对温度敏感，同时必须满足汽车行业严苛的可靠性标准，如抗振、耐高温和长寿命要求。

传统焊接方法如烙铁焊和回流焊在处理这些精密元件时面临显著挑战。烙铁焊的机械接触易造成柔性电路板变形、线路断裂;而回流焊的整体加热方式则会导致热敏感元件受损，热应力过大可能导致焊点虚焊。

特别是在芯片引脚间距已缩小至0.2mm以下的今天，传统工艺已难以保证焊接质量和生产效率。

技术赋能：激光锡焊的三大核心场景

激光锡焊技术在车载屏显制造中的应用主要集中在三大核心场景：电路互联、光学组件固定和电源模块连接。

在核心电路与芯片焊接中，激光锡焊展现了无可替代的优势。以中控屏驱动主板上的显示驱动芯片为例，这些芯片多为QFN/CSP封装，引脚间距仅0.2-0.5mm。

激光锡焊系统采用半导体激光(808-980nm)搭配CCD同轴定位，可实现±0.005mm的定位精度，光斑最小可压缩至50μm以下，精准作用于微小引脚焊点，避免相邻引脚短路。

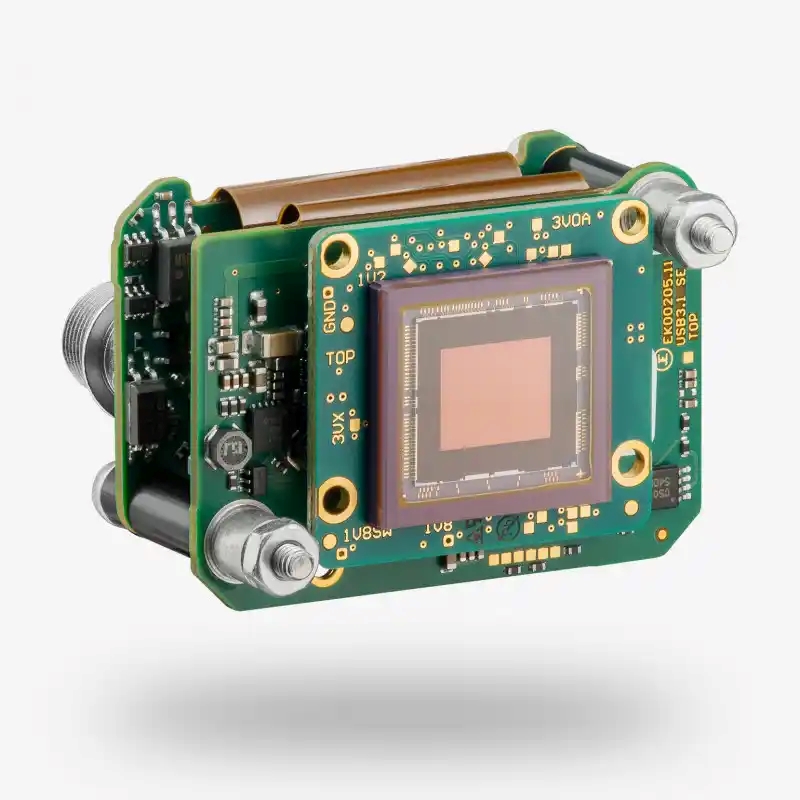

光学组件与传感器焊接是激光锡焊的另一重要应用领域。抬头显示(HUD)的光学镜片固定、反射镜支架焊接，以及车载屏显集成的摄像头模组中CMOS芯片与PCB的连接，都对焊接工艺提出极高要求。

激光锡焊的非接触式特性避免了机械压力对光学组件的损伤，其局部加热特性则可保护温度敏感部件，确保焊接后组件光学精度无偏差。

电源模块与连接器焊接同样受益于激光锡焊技术。车载屏显电源管理模块与功率器件的引脚焊接需要兼顾导电性与散热性。

激光锡焊采用高功率激光(100-200W)配合锡球焊工艺，通过惰性气体压力将熔化的锡料精准喷射至焊点，形成均匀的冶金结合层，焊接热阻比传统工艺降低40%，有效保障了功率器件的散热与供电稳定性。

技术优势：精准匹配车载屏显的严苛要求

激光锡焊之所以能够成为车载屏显制造的首选工艺，是因为它精准匹配了汽车行业对电子产品的严苛要求。

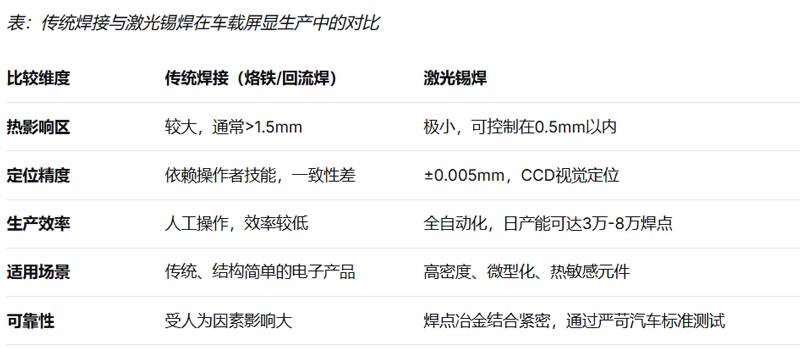

热影响极小是激光锡焊的突出优势。车载屏显中的柔性电路板、CMOS传感器、光学镜片等部件对温度极为敏感。激光锡焊通过“局部瞬时加热”模式，将热影响区控制在0.5mm以内，比传统回流焊缩小70%，有效避免了元件热变形和性能衰退。

焊接精度高则使激光锡焊能够完美适配车载屏显内部元件的高密度布局。随着车载屏显集成功能增多，内部元件密度持续提升，芯片引脚间距已缩小至0.2mm以下。激光锡焊的光斑可精准控制在50μm-0.3mm，配合CCD视觉定位系统，定位精度达到±0.005mm，使焊点合格率达到99.8%以上。

激光锡焊形成的焊点具有优异的可靠性，能够满足汽车行业的严格标准。车载屏显需要在-40℃~85℃的极端温度、持续振动等复杂工况下稳定工作。激光锡焊形成的焊点冶金结合紧密，金属间化合物层厚度均匀，机械强度和电气导通性优异，能够承受1000次冷热循环、500小时盐雾测试无失效。

工艺控制：确保焊接质量的关键参数

为了满足车载屏显的严苛要求，激光锡焊需要精准控制多个核心参数。激光参数的匹配是根据焊接对象的不同而调整的。例如，焊接驱动芯片时采用10-15W低功率、50-100ms短脉冲，避免芯片过热;而焊接功率器件时则采用100-200W高功率、100-200ms脉冲，确保焊点饱满。

锡料与辅助介质的选择同样至关重要。车载屏显制造中优先使用无铅锡膏或低温锡膏，以适应不同元件的温度耐受度。焊接过程中通入氮气保护，可以避免焊点氧化，提升焊点光泽度和稳定性，同时杜绝助焊剂残留导致的腐蚀问题。

在线质量检测系统集成是保障焊接质量的重要环节。通过集成3D激光轮廓仪实时检测焊点高度、润湿角，不良焊点会自动标记。焊接后还会通过X-Ray检测内部空洞率，并进行抗振、冷热循环可靠性测试，确保每一批次产品符合ISO16750汽车电子标准。

未来趋势：迎接车载屏显技术的新挑战

随着智能座舱向“多屏融合、柔性显示、AR-HUD”方向升级，激光锡焊技术也在不断创新以适应新需求。

针对柔性OLED屏的折叠部位焊接，业界正在开发“柔性光斑”激光焊锡技术，以适应动态弯折场景下的焊点可靠性要求。面向AR-HUD的复杂光学组件，多工位协同激光焊系统正在研发中，旨在实现镜片、反射镜、传感器的一体化焊接。

蓝光激光焊锡技术也在不断发展，其波长在450-455nm范围，相较于传统的红外激光(808-980nm)，在焊接铜、铝等材料时过程更稳定，焊点饱满，无炸锡、飞溅等不良现象。

人工智能与激光锡焊的结合是另一个重要发展方向。通过AI视觉识别技术，可以实现焊接过程中的实时缺陷预测与参数自适应调整，这将进一步提升量产良率，助力车载屏显制造向更高精度、更高可靠性、全自动化迈进。

从智能座舱中流畅触摸的中控大屏，到清晰投影的抬头显示，再到稳定可靠的仪表盘信息，每一块车载屏幕的背后都离不开数百万个精密焊点的支撑。
