激光恒温锡焊

电子制造行业持续向着小型化、高密度、高可靠性方向迭代，不管是汽车电子、3C数码，还是传感器、线圈模组，产品内部PCB板元器件排布越来越紧凑，大量热敏器件、微型焊盘集中在狭小空间内。传统烙铁焊、选择性波峰焊、回流焊，在自动化量产场景里，逐渐暴露出难以回避的短板，越来越多制造企业，开始把激光锡焊作为自动化产线的核心焊接方案。

传统接触式烙铁自动化设备，依靠烙铁头接触完成焊接，烙铁头属于损耗件，经过一定次数焊接之后就会磨损氧化，需要停机更换、重新校准位置，打断产线连续生产节奏。而且属于接触式作业，焊接时会对工件施加机械压力，薄型FPC软板、微型引脚很容易出现移位、翘曲。热量大面积扩散，临近的芯片、电容、塑胶结构容易受热受损，焊点质量高度依赖工艺调试，物料批次稍有变化，就容易出现虚焊、炸锡、连锡等不良，批量生产良率波动大。

选择性波峰焊虽然可以实现定点焊接，但依旧存在热输入偏大的问题，热影响范围宽，面对高密度板卡，容易伤及周边热敏元器件。同时设备存在喷嘴损耗，会产生锡渣，材料损耗不可忽视，面对0.2mm以下微型焊盘，工艺适配能力有限，很难满足微型化产品的生产需求。

普通开环激光锡焊，虽然实现非接触局部加热，但只固定激光输出功率，不采集焊点真实温度。实际生产中，焊盘大小、基材导热、车间环境都会改变散热条件，同样功率，厚铜焊盘和薄FPC焊盘得到的实际温度差距巨大。温度过高会烧蚀焊盘、烫坏元器件;温度不够，锡料浸润不充分埋下虚焊隐患，更换物料批次就要反复调试参数，很多企业引入之后，达不到预期量产效果。

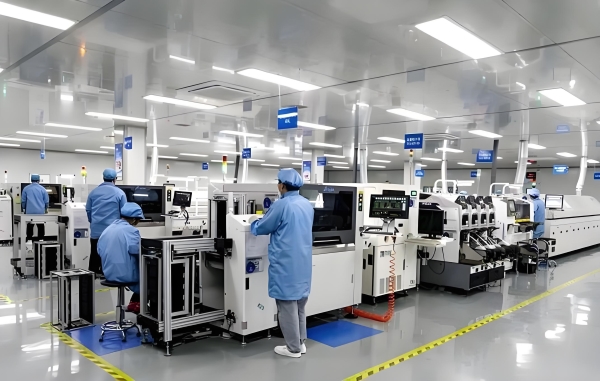

对比传统工艺，激光锡焊非接触、定点加热、可编程自动化的特性，天然适配现代化自动化产线。不需要工具头直接触碰工件，不存在烙铁头磨损更换，能够长时间不间断运行，减少产线停机维护频次。激光能量高度聚焦，只对焊点位置做局部加热，周边元器件受热被压缩到最低，能够在热敏元件旁边完成焊接作业。搭配视觉定位系统，能够自动识别Mark点，补偿工件摆放带来的微小偏移，多轴运动机构配合，可灵活适配异形结构、深腔狭小位置，传统工具无法抵达的焊点也可以完成加工。整套工艺可以接入产线自动上下料，对接MES生产管理系统，焊接参数、温度曲线全程记录留存，满足汽车电子等行业可追溯的生产要求，摆脱人工干预带来的质量波动，实现标准化批量生产。

但想要把激光锡焊的优势真正落地到产线，核心关键点在于温度控制。松盛光电恒温激光锡焊系统，跳出普通激光设备“定功率输出”的思路，采用闭环定温度焊接模式，真正解决量产中的温度难题。

设备搭载同轴红外测温模块，做到激光、CCD视觉、红外测温、指示光四点同轴，测温点和焊接点完全重合，毫秒级速度采集焊点实时温度，依托自研PID自整定算法动态调整激光输出功率，把焊点温度波动稳定控制在±5℃以内。不管焊盘散热快慢、物料批次变化，焊点始终维持在工艺设定温度，锡丝充分熔融浸润焊盘，既不会因为温度不足出现虚焊，也不会温度超标烧坏基材、烫坏周边器件，从根源降低炸锡、焊盘烧蚀等不良现象，批量生产焊点一致性大幅提升，良率可以稳定维持高位。

微米级定位能力，定位误差控制在±0.003mm，最小光斑可达几十微米，从容应对0.15mm级别微小焊盘、窄间距引脚、漆包线线圈端子等精密工件。同轴CCD视觉所见即所得，调试阶段不用反复校准光路，生产过程自动补偿PIN针、元器件的微小位置偏差，减少人工反复微调的工作量，降低产线对操作工经验的依赖。

非接触加工，焊接过程没有机械挤压应力，薄FPC柔性板、磁芯、微型传感器这类容易受损的工件，加工过程更加安全。高精度送丝机构按需供给锡料，锡材利用率高，减少锡渣产生，对比波峰焊大幅降低锡料损耗。设备没有烙铁头这类高频损耗配件，维护工作量少，能够无缝对接自动化流水线，适配连续化生产需求。

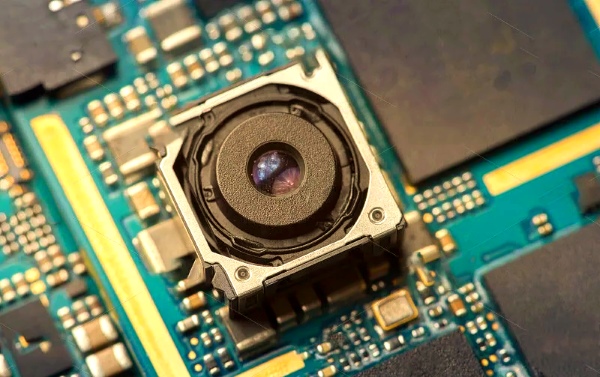

这套恒温激光锡焊方案，已经大量落地在汽车电子传感器、车载模组、3C数码VCM马达、摄像头组件、漆包线圈、LED模组等多个领域。面对车规级严苛的高低温循环、振动可靠性测试，恒温闭环控制保障每一颗焊点状态统一;针对消费电子微型化器件，低热影响守住元器件安全红线;线圈电感加工场景，避免磁芯受热退磁，解决传统工艺的老难题。部分企业导入之后，不良率明显下降，返工成本减少，产线综合效益得到实实在在的提升。

制造业自动化升级，不只是简单把人工替换成机器，更是工艺方案的迭代升级。当产品越来越精密，元器件对温度越来越敏感，传统焊接工艺的局限性会不断放大。激光锡焊给自动化产线带来新的解题思路，而松盛光电恒温激光锡焊，把激光锡焊的优势真正转化为量产可用的稳定工艺，解决普通激光设备温度失控的行业痛点，帮助制造企业在精密焊接环节，平衡良率、可靠性与生产效率，适配新一代电子产品的生产需求。
