激光恒温锡焊

在消费电子、汽车电子、传感器模组、微型马达等精密零部件产线，激光锡焊凭借局部加热、非接触、热影响区小的优势，逐步替代传统烙铁焊与回流焊。但不少制造企业长期面临同一个难题：相同设备、统一工艺参数，换一款锡料便频繁出现虚焊、锡珠飞溅、元件烫损、焊点脆性开裂等不良。深究根源，核心在于没能根据锡料合金成分匹配合理焊接温度，再加上多数激光设备采用固定功率开环输出，无法应对材质散热差异、环境温度波动，最终造成量产良率起伏不定。

激光锡焊没有一套通用的温度标准，一切参数的基准，都建立在锡料本身的熔点之上。行业通用经验是，焊接峰值温度需要高于锡料熔点30～50℃，形成合适过热度，保障锡合金充分熔融、均匀润湿焊盘;温差不足，锡料流动性差，容易形成冷焊、润湿不良;温差过大，则助焊剂快速挥发、锡料剧烈氧化，轻则产生大量锡珠，重则灼伤PCB基材与周边热敏元器件。

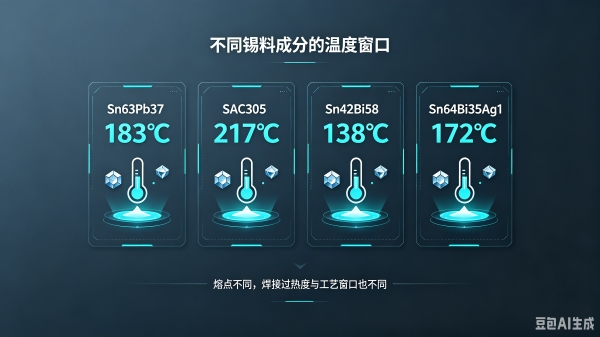

市场主流锡料体系熔点区间差异显著，对应的焊接窗口完全不同。传统Sn63Pb37共晶锡料熔点183℃，稳定焊接区间建议控制在210℃～230℃，工艺窗口较宽，调试难度偏低。随着环保法规普及，SAC305(Sn96.5Ag3Cu0.5)成为无铅工艺主流，熔点达到217℃，推荐峰值温度240℃～270℃。无铅锡料表面张力更高，若温度达不到标准，极易出现浸润不足、焊点空洞率上升，是汽车电子、工控元器件焊接中隐性失效的常见诱因。

针对FPC软板、VCM摄像头模组、MEMS传感器等不耐高温组件，厂商普遍选用Sn42Bi58低温锡铋合金，熔点仅138℃，适宜焊接温度160℃～180℃。这类锡料工艺窗口极窄，一旦温度持续超过190℃，合金内部极易发生铋偏析，焊点韧性大幅下降，冷热冲击测试中极易断裂;反之温度偏低，又会出现熔合不完全。还有Sn64Bi35Ag1中温锡料，兼顾低温特性与焊点强度，熔点172℃，适合二次焊接、小型连接器加工，温度管控容错空间介于低温锡铋与SAC无铅锡之间。

锡料成分带来的熔点差异，直接左右焊接良率，而传统开环激光锡焊设备很难适配多品类锡料生产。常规机型依靠固定功率输出，只预设激光能量，不直接监测焊点实时温度。焊接高热容铜引脚、厚焊盘时，热量快速散失，实际焊点温度达不到工艺要求;焊接薄型线路、小型元件时，热量堆积，温度瞬间超标。同一条产线轮换不同锡料，工程师需要反复花费数小时重新调试功率、出光时长，调试周期长，还很难规避批量不良风险。部分工厂为了减少虚焊，习惯性拉高激光功率，短期看似改善焊点外观，长期却持续出现元件烫坏、PCB碳化、锡珠短路等问题，返工成本居高不下。

想要破解锡料切换带来的工艺不稳定问题，**恒温闭环激光锡焊**已经成为精密电子制造的优选方案。松盛光电深耕半导体激光锡焊工艺多年，推出轻量化恒温精密激光锡焊系统，直击行业温控痛点，从底层解决不同锡料适配难题。

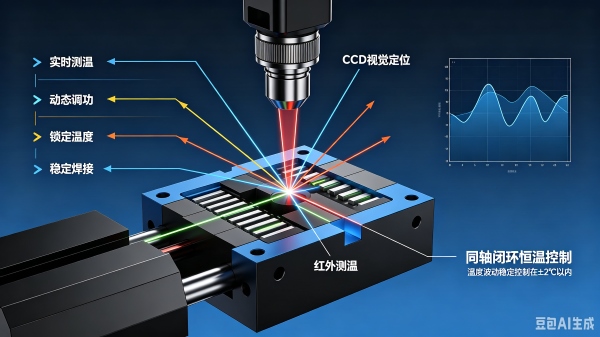

系统搭载高速红外测温模组，实现激光、测温、CCD、指示光四点同轴，测温点位与焊接光斑精准重合，实时采集焊点温度，通过自主优化PID算法动态调节激光输出功率，将焊点温度波动稳定控制在±2℃以内。不同于固定功率模式，这套系统不以恒定能量输出，而是锁定目标温度区间。更换SAC305无铅锡、低温锡铋、锡铅锡丝等不同焊料时，工程师仅需录入对应目标恒温曲线，设备自动实时补偿能量，无需大范围改动功率参数，大幅缩短新产品换型调试时间。

面对低温锡铋合金窄工艺窗口的挑战，恒温控制优势尤为突出。系统能够精准限制峰值温度，杜绝铋偏析问题，保护热敏元器件;针对SAC305等高熔点无铅锡料，持续维持稳定过热度，保证锡液充分铺展，有效降低焊点空洞与虚焊比例。同时，激光非接触加热，光斑可控，热影响区域范围小，搭配恒温调控，避免局部热量堆积，FPC、微型线圈、光学组件等易损工件热损伤率显著降低。

硬件层面采用轻量化集成设计，激光头集成模块体积紧凑，能够轻松嵌入各类自动化流水线，适配桌面式单机作业与在线连续生产。同轴视觉定位系统支持微米级对位，适配0.2mm超细间距微小焊盘，满足摄像头模组、声学器件、微型连接器等高精密加工需求。软件内置多套成熟锡料工艺模板，覆盖主流有铅、无铅、低温锡合金体系，工艺参数可保存调用，方便多产品共线生产。

很多制造企业存在一个误区：焊接不良一味调整激光功率，却忽略温度才是核心指标。锡料合金成分决定熔点与工艺窗口，设备能否稳定守住目标温度区间，决定产线良率上限。当产线需要频繁切换锡料、产品元件热敏性高、对焊点长期可靠性有严苛要求，开环功率控制的短板会持续放大。

依托恒温闭环控制技术，松盛光电恒温激光锡焊系统打通“锡料特性—温度管控—稳定焊点”整条工艺链路。不管是高可靠汽车电子使用的SAC无铅焊料，还是穿戴设备、光学模组采用的低温锡铋材料，都能匹配稳定的恒温焊接曲线，持续减少虚焊、锡珠、元件热损伤等各类不良，帮助企业降低返工损耗，实现良率稳步提升。

电子制造持续向微型化、高密度、多品类柔性生产发展，工艺管控标准不断升级。依靠经验调试参数的粗放生产模式终将被淘汰，以实时恒温反馈为核心的激光锡焊方案，将会成为精密焊接产线提质增效的关键抓手。选择适配材料特性的温控方案，才能让每一类锡料发挥最优焊接性能，构建长期稳定、可控可追溯的精密锡焊工艺体系。
