激光恒温锡焊

在精密电子制造行业飞速发展的当下，微型元器件焊接、PCB板精密封焊、芯片封装等工艺标准持续升级。恒温激光锡焊作为新一代柔性精密焊接技术，凭借非接触加热、恒温控温、焊点一致性高、适配复杂工况等优势，逐步替代传统电烙铁焊接、普通激光焊接工艺，广泛应用于消费电子、新能源、半导体封装等领域。

相较于传统焊接设备，恒温激光锡焊系统技术门槛更高，整机由多个功能模组协同运作，且性能受多项核心参数影响。不少生产厂家在设备采购阶段，因缺乏专业认知，极易选购适配性差、性能不达标的设备，间接增加生产成本、降低产品良品率。为帮助各大厂商精准避坑，松盛光电结合行业实操经验，全面拆解恒温激光锡焊设备核心组成模组，并详细罗列出设备选购核心注意事项。

一、恒温激光锡焊系统核心组成模组介绍

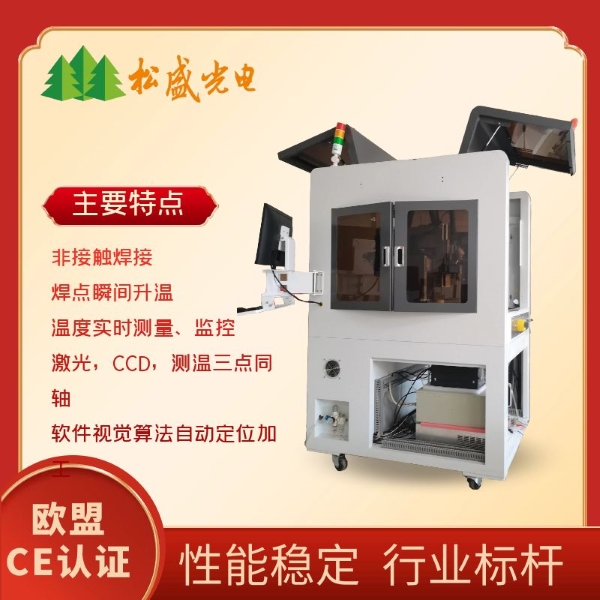

目前主流恒温激光锡焊设备采用模块化集成设计，各模组各司其职、联动配合，共同完成高精度恒温焊接作业，整套系统主要由六大核心模组构成，也是选购设备的基础评判维度：

1. 激光发射模组

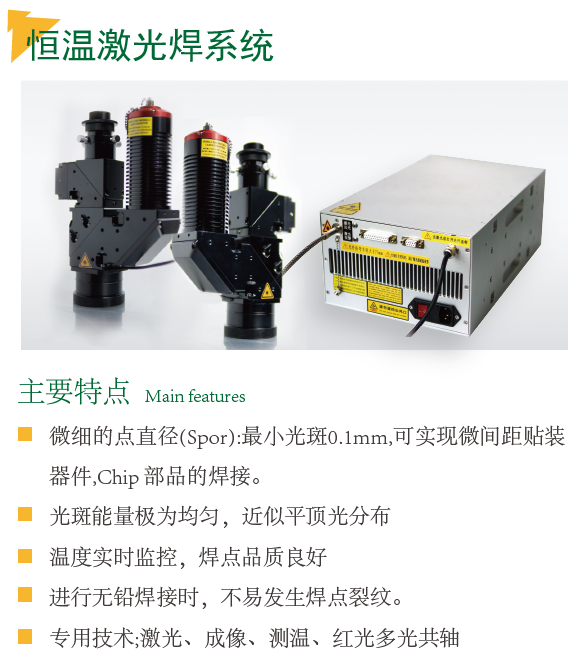

该模组为设备核心热源单元，直接决定焊接热输入质量、加工稳定性与适配场景，核心部件包含激光器、专用激光电源、光纤传输组件。现阶段精密锡焊场景主流选用半导体红外激光器，区别于普通光纤激光器，其热效应更强、光束均匀度更高，更适配软钎焊低温焊接需求。模组可根据焊接工艺指令，动态调节激光输出功率、脉冲时长及发射模式，是保障焊点成型质量的基础部件。

2. 专用焊接头模组

作为直接完成焊接作业的执行终端，焊接头集成光路校准、光斑整形、温度采集、视觉成像等多重功能。市面上焊接头品类丰富，可按需匹配不同加工需求，常见类型有同轴测温视觉通用款、方形/条形光斑专用款、XY可调焦款、无测温简易款等。该模组依托精细化光路设计，实现极小光斑聚焦，完成局部定点加热，同时依托一体化结构，实现无烙铁头损耗、免频繁更换配件，大幅降低后期运维成本。

3. 闭环温控模组

恒温激光锡焊设备区别于普通激光焊的核心标志性模组，由高精度红外测温探头、数据采集单元、PID调节控制器组成。模组采用温度闭环控制逻辑，实时采集焊接区域表面温度，并同步反馈至控制系统，配合专属算法动态修正激光输出功率，从根源解决普通激光焊温度难以把控、过热烧件、温度不足虚焊等痛点。

4. 视觉定位模组

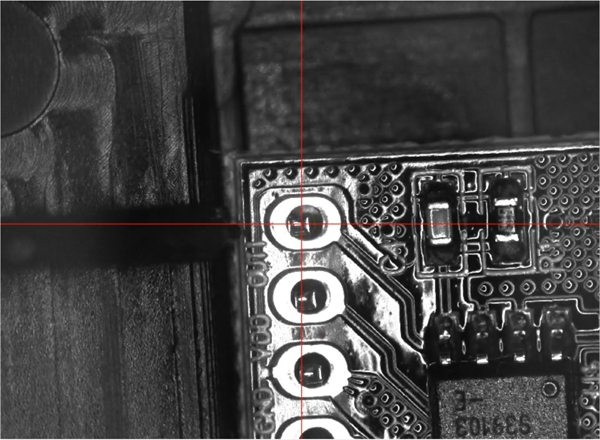

主要由同轴CCD工业相机、高清照明光源、成像物镜、图像处理软件组成，多数设备采用光路同轴一体化设计。能够自动识别焊点位置、轮廓及周边元器件布局，支持自动对位、偏差校正、焊接过程实时成像监控，定位精度可达0.01mm级别，既适配常规标准化焊点焊接，也能满足高密度、微型化复杂电路板的高精度加工需求，同时支持焊接影像存档，方便后续工艺溯源。

5. 运动执行模组

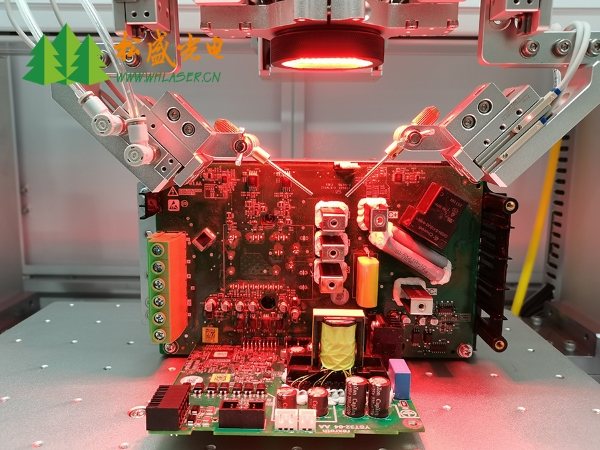

包含多轴伺服运动平台、工件夹持工装、旋转调节组件，常见配置为三轴/四轴龙门运动平台，高端机型可搭配多关节机器人。该模组负责驱动焊接头或待加工工件完成直线、弧线、多角度轨迹运动，可实现自动化批量焊接、多角度立体焊接，适配单点位点焊、连续走线焊、批量阵列焊等多种工艺模式，适配流水线自动化生产与单机小批量加工两种场景。

6. 智能工控模组

整机的中枢控制系统，由工业IPC主机、触控操作终端、专用焊接工艺软件构成。操作人员可通过终端预设焊接温度、加热时长、激光功率、运动轨迹等参数;软件内置多套成熟焊接工艺方案，支持导入多种格式加工文件，同时具备异常报警、参数一键导出、温度曲线记录、生产数据统计等功能，降低设备操作门槛，便于企业统一管控生产工艺。

二、恒温激光锡焊系统五大核心选购注意事项

1. 优先适配工况，选定激光器波长

激光焊接的核心原理为光子受激辐射形成定向光束，光束经光纤或光学元件传导至加工区域，材料对激光能量的吸收率直接决定焊接效果，而波长是影响能量吸收率的核心因素。光束投射至工件表面后，仅被材料吸收的能量可用于焊接，其余能量会以反射、透射形式损耗。

结合电子元器件软钎焊工艺特性，行业内主流选用近红外波段半导体激光器。以松盛光电恒温激光锡焊系统为例，标配976nm、980nm两种主流波长激光器，该波段光源热渗透能力适中、光束分布均匀，针对锡膏、焊锡丝、铜质焊盘、PCB基材适配性极强，可实现焊盘均匀升温、快速熔锡，有效规避局部过热问题，完美适配微型电子元件、高密度电路板、精密芯片等小件焊接作业。

2. 合理匹配激光功率，预留衰减冗余

恒温激光锡焊属于低温软钎焊工艺，行业通用焊接温度区间稳定在400℃以内，无需超高功率激光热源，盲目选购大功率设备不仅造成资源浪费，还易引发工件烧蚀、基材碳化等问题。

常规精密电子零部件焊接，所需激光功率仅为5W-20W;中小规格工件批量焊接，200W以内激光器即可满足绝大多数场景需求。需要重点注意的是，激光器长期高频作业会出现正常功率衰减，这是行业普遍现象。因此厂商选购时，不能仅匹配当下即时功率需求，需预留20%-30%功率冗余，延长设备使用寿命。目前松盛光电可提供100W-3000W多档位激光器，覆盖微型精密焊接、中大工件焊接、特殊材质焊接等全场景需求。

3. 严控光斑聚焦精度，把控加工上限

激光光斑聚焦直径是衡量激光器光学设计水平的核心指标，直接决定激光功率密度、加工精度及适用工艺范围。光学设计优异的激光器，可将激光能量高度集中，聚焦后光斑大小可控，精准匹配不同规格焊点。

针对微型精密焊接场景，光斑直径需严格控制在0.2mm-1.5mm区间，其中0.2mm是行业精密焊接的临界标准。若设备光斑无法达到该精度，激光照射范围过大，热量会扩散至焊点周边区域，极易烧毁周边微小元器件、腐蚀焊盘，严重时直接造成工件报废。市面上优质恒温激光锡焊设备，均会优化光路结构，将最小聚焦光斑稳定控制在0.2mm，达到行业先进加工水准，适配超细间距焊点的焊接作业。

4. 按需选配焊接头，适配多元工艺

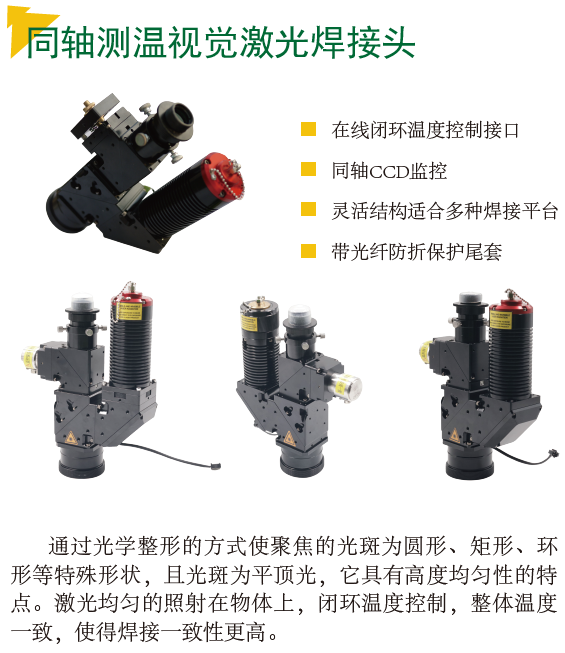

焊接头作为直接执行部件，选型直接影响工艺适配度，厂商需结合自身产品结构、焊接工艺按需选配，切勿盲目选择通用款。目前松盛光电针对不同加工场景，研发多款专用焊接头：同轴测温视觉系列适合常规高精度恒温焊接;方形/条形光斑系列适配大面积焊盘、线性焊缝焊接;XY可调光斑系列可灵活切换光斑尺寸，适配多规格混加工场景;无测温简易款则适合对温度精度要求较低、追求高性价比的基础焊接作业。

所有系列焊接头均延续非接触加热优势，无需配置传统烙铁头，从根本上减少配件更换成本与停机维护时间，兼顾加工效率与运维性价比。

5. 看重闭环PID温控系统，保障量产良品率

温度控制能力是恒温激光锡焊设备的核心竞争力，也是量产阶段把控良品率的关键。传统普通激光焊接设备，仅能单一调控激光器输出功率，无法直接管控焊接区域实际温度。由于激光功率与工件表面温度呈非线性关系，操作人员难以精准把控温度，极易出现虚焊、冷焊、过焊、烧件等不良问题。

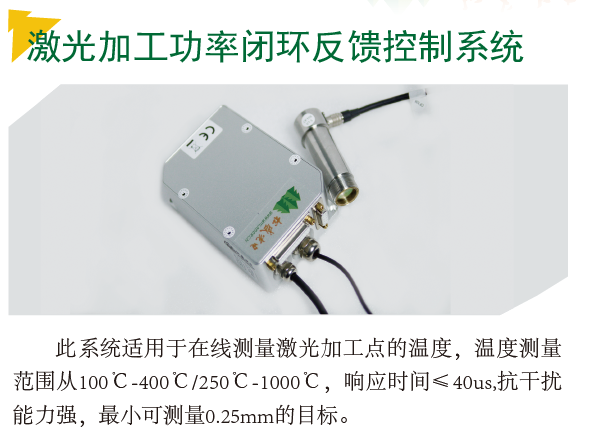

搭载高端PID恒温反馈系统的设备，可构建完整温度闭环调控体系：测温探头实时采集焊点温度并同步传输至控制系统，PID算法快速运算并自动微调激光输出功率，将焊接温度稳定锁定在设定区间。以松盛光电相关设备为例，其温控范围可达60℃-400℃，测温精度高达±5℃，能够适配绝大多数软钎焊工艺，彻底解决传统焊接温度失控难题，大幅提升批量生产的良品率与工艺稳定性。

三、选购总结

综合而言，厂商采购恒温激光锡焊系统时，需遵循“模组适配优先、参数匹配为辅”的原则：先结合自身加工产品、生产模式，确定激光发生器、焊接头、运动平台、温控、视觉、工控六大模组的配置;再从激光波长、功率冗余、光斑精度、温控性能四大核心参数，层层筛选设备，同时结合厂家技术服务、售后运维能力综合考量，才能采购到性价比高、适配性强、可长期稳定量产的优质设备。
