激光恒温锡焊

在消费电子、汽车电子、光通讯模块等领域，产品持续向微型化、高密度、高可靠性方向迭代，传统烙铁焊、回流焊等工艺，常因热影响区大、定位精度低、易损伤热敏元件等问题，难以适配精密焊接需求。激光焊锡作为非接触式精密软钎焊技术，以激光为可控热源，精准熔化锡基焊料，实现微米级焊点的可靠连接，已成为高端电子制造的核心工艺。

一、激光焊锡核心原理与工艺特性

激光焊锡本质是低温软钎焊，核心原理为：利用高能量密度激光束聚焦成微小光斑(最小可达20μm)，定点加热焊锡(锡丝、锡膏、锡球)，使焊锡在200-350℃区间快速熔化，润湿工件焊盘表面，通过毛细作用填充缝隙，冷却后形成冶金结合焊点，整个过程母材不熔化、不产生熔池。

其核心工艺特性显著区别于传统焊接：

- 热影响极小：仅局部瞬时加热，无大面积温升，避免PCB铜箔剥离、芯片烧毁、塑胶变形等问题，适配FPC柔性板、VCM马达、微型传感器等热敏元件。

- 定位精度超高：非接触式焊接，搭配视觉定位系统，对位误差可控制在±0.003mm，精准适配0.15mm超细焊盘、微型插针等微小间距场景。

- 焊点一致性强：单点独立控温，锡料熔融均匀，焊点饱满光亮，虚焊、假焊率大幅降低，良品率稳定在95%以上。

- 灵活适配量产：可单点独立焊接，也可搭配自动化产线，适配异形狭小空间、高密度PCB局部焊接，24小时连续作业效率高。

二、激光焊锡关键工艺要求

激光焊锡的高品质输出，依赖于能量控制、焊料适配、定位精度、热管理、环境控制五大核心工艺的严格把控，任一环节疏漏都可能导致焊点缺陷。

1. 激光能量精准调控

能量是焊接核心，需根据焊盘尺寸、锡料类型、元件耐热性精准匹配：

- 功率适配：优先选用低功率半导体激光器(976/980nm)，峰值功率适配锡料低熔点特性，避免高功率激光热冲击。

- 温度闭环：实时采集焊点温度，动态调节激光功率，将温度波动控制在±5℃，全程恒温焊接，既保证锡料充分浸润，又杜绝热损伤。

- 分段控温：设置预热、脉冲加热、缓冷三阶段，预热降低温差，脉冲加热精准熔锡，缓冷减少内应力，抑制锡料飞溅。

2. 焊料选型与送料控制

焊料适配性直接决定焊点强度与导电性，需结合工艺场景精准选择：

- 锡丝：适用于插针件、通孔插件，常用直径0.5-1.2mm锡丝，送料速度需匹配激光加热节奏，送料精度控制在±5%以内。

- 锡膏：适配光通讯模块、微型芯片等精密场景，优先选用低熔点(如Sn58Bi，熔点138℃)、高浸润性配方，粉末粒径2-5μm、球形度≥98%，氧含量≤50ppm。

- 锡球：适合BGA芯片、摄像头模组等微焊点，直径0.07-2.0mm，需精准喷射至焊盘，搭配保护气防止氧化。

3. 微米级定位与路径规划

针对超细间距、微型元件，定位精度是核心：

- 同轴定位：采用激光+CCD+测温+指示光四点同轴设计，光斑与视觉定位完全重合，无需反复校准，适配0.15mm以下超细焊盘。

- 路径优化：提前规划焊接路径，避开周边敏感元件，对高密度PCB采用分区焊接，减少热量累积;微小焊点采用单点精准焊接，避免能量扩散。

4. 热管理与缺陷抑制

热管理不到位易引发虚焊、飞溅、元件损伤等问题：

- 热影响区控制：最小化光斑尺寸，缩短激光停留时间，采用脉冲式出光，减少热量向周边传导，磁芯、漆包线等热敏部件损伤率<1%。

- 飞溅抑制：通过分段加热、柔性光斑调节、助焊剂优化及氮气保护，降低熔融焊料表面张力，抑制飞溅，提升焊点光洁度。

- 实时监测：搭配在线AOI系统，100%焊点检测，识别空洞、虚焊、偏位等200+缺陷类型，及时调整工艺参数。

5. 环境与稳定性控制

生产环境直接影响焊接一致性，需严格管控：

- 惰性气氛保护：焊接区域通入氮气，防止焊锡与焊盘氧化，提升焊点浸润性与可靠性，尤其适配精密电子、光通讯等高要求场景。

- 环境稳定性：控制车间温湿度(温度22-28℃、湿度40%-60%)，减少温漂影响;强化设备机械结构，降低振动干扰，保障长期稳定运行。

三、松盛光电激光锡焊：精密焊接的可靠之选

在激光焊锡领域，武汉松盛光电深耕多年，聚焦恒温控制、微米级精度、低损伤、高适配核心优势，自主研发的激光锡焊系统，完美契合高端电子制造的严苛工艺要求，成为众多企业的首选方案。

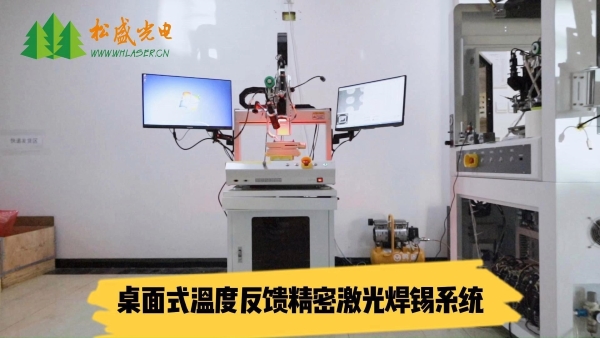

1. 恒温闭环控温，杜绝热损伤

松盛光电激光锡焊系统搭载高精度温度反馈模块，实时采集焊点温度，动态调节激光功率，将温度波动严格控制在±5℃，全程恒温焊接。区别于传统开环控制，既能保证锡料充分熔融、均匀浸润，又能彻底避免热冲击，对FPC柔性板、VCM马达、微型传感器等热敏元件友好，损伤率<1%，焊接良率稳定在95%以上。

2. 四点同轴设计，微米级精准定位

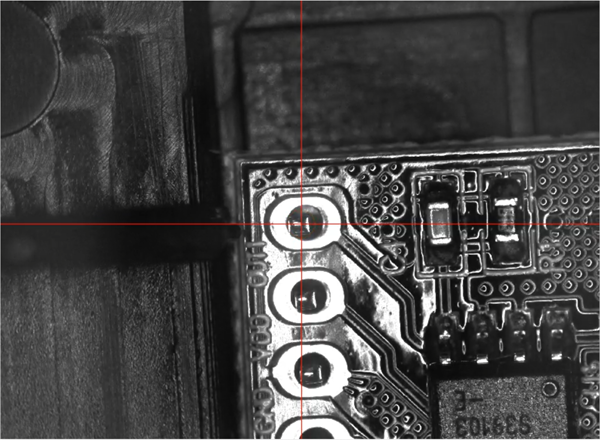

针对0.15mm超细焊盘、微型插针等超高精度场景，系统采用激光+CCD+测温+指示光四点同轴架构，光斑与视觉定位完全重合，无需反复校准，对位误差≤±0.003mm。最小光斑可达20-50μm，精准适配微小间距焊接;支持视觉自动定位，可弥补PIN针微小偏差，批量生产一致性强，无需人工反复微调，大幅提升生产效率。

3. 低功率激光+精密光学，热影响区极小

系统选用976/980nm低功率半导体激光器，峰值功率适配锡料低熔点特性，避免高功率激光的热冲击。搭配自主研发的光学整形技术，能量集中、光斑均匀，仅作用于焊点区域，热影响区控制在微米级，有效防止PCB铜箔剥离、元件变形，适配高密度PCB局部焊接、微型器件焊接等场景。

4. 全流程工艺适配，高效稳定量产

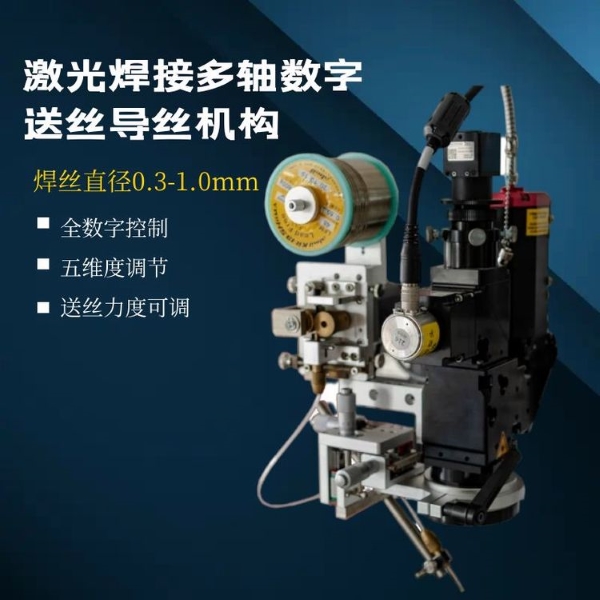

松盛光电激光锡焊系统支持锡丝、锡膏、锡球多种焊料适配，可满足插针焊接、微焊点焊接、精密模块焊接等不同工艺需求。送料机构小巧紧凑、调节方便、送丝顺畅，送料精度控制在±5%以内，材料利用率高达95%;单点焊接时间缩短至0.5-2秒，单台设备日均产能突破10万点，可24小时连续作业，适配自动化产线集成，大幅降低人工成本，投资回收期短至6-10个月。

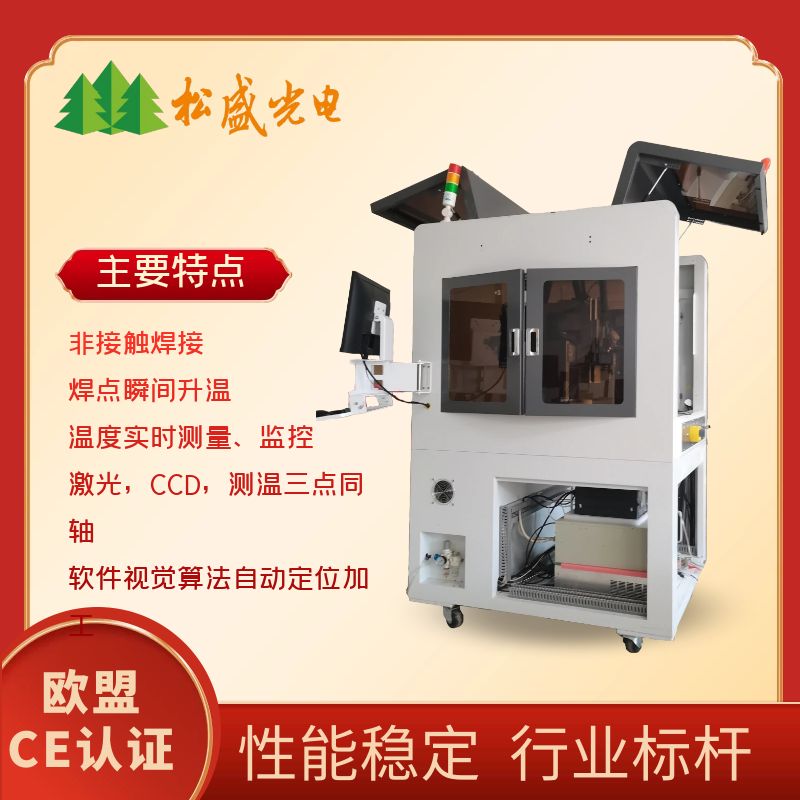

5. 集成化系统设计，便捷易维护

系统集成自动送料、视觉定位、温度控制、路径规划等功能，操作界面简洁直观，无需专业技术人员即可快速上手。内置自整定功能，可自动优化PID参数，调试更方便;设备结构紧凑，占地小，维护简单，长期运行稳定可靠，已广泛应用于摄像头模组、汽车ECU、光通讯模块、医疗电子等高端领域。

四、应用场景与价值总结

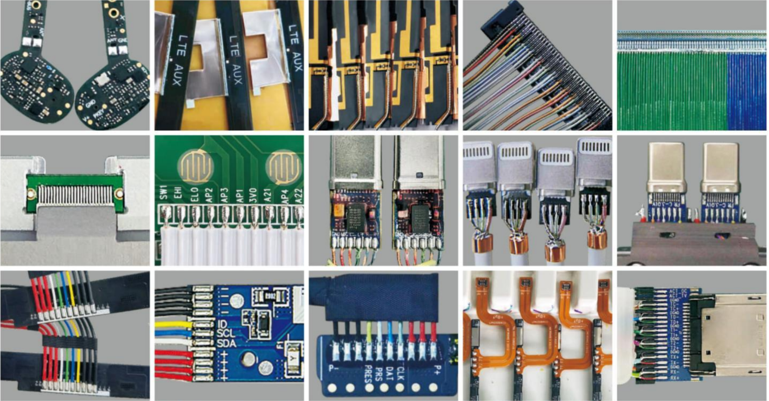

如今，激光焊锡已成为精密电子制造的关键工艺，广泛应用于消费电子(手机PCB、TWS耳机)、汽车电子(ECU、传感器)、光通讯(光模块、高速连接器)、医疗电子(微型器械、传感器)等领域。

松盛光电激光锡焊系统，凭借恒温控温、微米级定位、低热损伤、高效量产、便捷维护五大核心优势，完美解决传统焊接痛点，助力企业提升焊接品质、降低生产成本、增强市场竞争力。未来，随着电子产品持续向微型化、精密化发展，松盛光电将继续深耕激光锡焊技术，优化工艺方案，为客户提供更优质、更可靠的精密焊接解决方案。
