激光恒温锡焊

激光锡焊工艺凭借其高精度、非接触式和高度自动化的特点，非常适合摄像头模组日益精密化的生产需求，已经成为提升摄像头模组制造良率和效率的关键技术之一。

激光锡焊的工作原理

激光锡焊主要利用红外激光束(波长通常在808-980nm)作为热源，照射到焊盘表面的锡料(锡膏或锡球)上，使其瞬间熔化并润湿焊盘，冷却后形成可靠连接。它通常集成了同轴视觉定位系统(CCD)、红外测温模块和精密运动控制系统，实现了高精度定位(±0.01mm)、实时温度反馈控制(±2℃精度)和过程监控，确保焊接过程的高度精确和稳定。

在摄像头模组制造中的应用场景

摄像头模组，特别是手机摄像头，内部结构精密，包含了大量微小的元器件和连接点。激光锡焊技术在其中发挥着重要作用：

VCM(音圈马达)引脚焊接：VCM是控制摄像头对焦的核心部件，其线圈引脚非常纤细，对热和应力极其敏感。激光锡焊的非接触和局部加热特性，能有效避免线圈变形，确保对焦功能可靠。

图像传感器(CIS)与FPC/PCB焊接：将图像传感器芯片焊接连接到柔性印刷线路板(FPC)或硬质电路板(PCB)上。激光的高精度光斑(可至0.1mm)能应对微细焊盘间距(可达0.25mm甚至更小)，避免连锡短路，并防止高温损坏敏感的成像区域。

FPC(柔性电路板)连接器焊接：摄像头模组与主板通常通过FPC连接。激光焊接可避免热应力导致FPC变形，保证连接可靠性。

车载摄像头模组焊接：车载摄像头对可靠性和耐久性要求极高，需耐受振动和温度变化。激光锡焊能提供一致性高、机械强度好的焊点，并通过在线AOI检测保障质量。

松盛光电激光恒温锡焊系统特点：

1.采用非接触式焊接，无机械应力损伤，热效应影响较小。

2.多轴智能工作平台(可选配)，可应接各种复杂精密焊接工艺。

3.同轴CCD摄像定位及加工监视系统，可清晰呈现焊点并及时校正对位，保证加工精度和自动化生产。

4.独创的温度反馈系统，可直接控制焊点的温度，并能实时呈现焊接温度曲线，保证焊接的良率。

5.激光，CCD，测温，指示光四点同轴,完美的解决了行业内多光路重合难题并避免复杂调试。

6.保证优良率99%的情况下，焊接的焊点直径最小达0.2mm，单个焊点的焊接时间更短。

7.X轴、Y轴、Z轴适应更多器件的焊接，应用更广泛。

(可集成各种规格激光控制器和激光头)

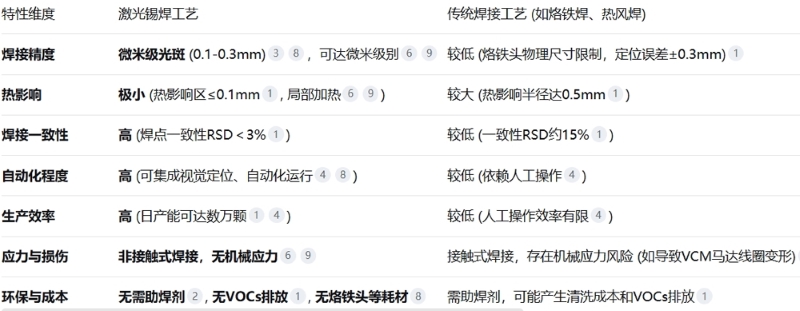

激光锡焊的优势

提升综合效益：虽然设备初始投入可能较高，但其高良率(案例显示从88%提升至99.3%)、节省人力(1台设备可替代3名工人)、减少材料损耗(无需助焊剂、锡膏残留少)和更高产能，能显著降低单件成本并提升生产效率。

实现绿色生产：过程中无需助焊剂，因此无VOCs排放，更加环保。

支持智能制造：设备支持与MES系统集成，实现数据追溯和远程监控，为智能化生产铺平道路。
