激光恒温锡焊

松盛光电激光焊接工艺在CCS母排中的成熟应用

随着新能源汽车产业的快速发展，电池系统的安全性与集成化需求日益提升。作为电池模组的关键组件，CCS母排(CellContactSystem，电池盖板组件)通过集成信号采集、电路连接和能量管理功能，成为保障电池系统高效稳定运行的核心部件。在这一领域，激光焊接与焊锡技术凭借其高精度、高效率及非接触式加工优势，已成为CCS母排制造中的主流工艺。以下从技术特点、应用场景及创新实践等角度，解析激光工艺的成熟应用。

一、CCS母排的组成与激光工艺需求

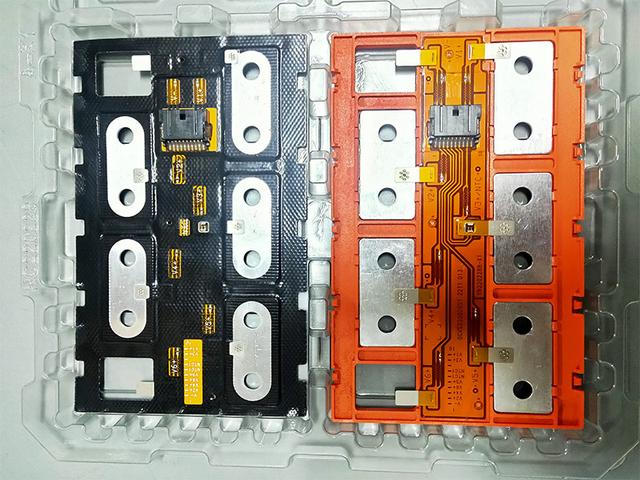

新能源电池CCS图示

CCS母排由信号采集组件(FPC/FFC/FDC等)、塑胶结构件、铜铝排三部分构成，需实现电芯高压串并联、温度/电压信号采集及熔断保护功能。其制造难点包括：

异种材料焊接：铜铝排与柔性线路板(FDC/FPC)的高可靠性连接;

精密加工要求：线宽线距需达0.15-0.3mm，且需避免损伤绝缘层;

生产效率与环保性：传统工艺耗材多、污染大，需绿色高效替代方案。

二、激光锡焊在CCS母排线中的应用

连接FPC与镍片：CCS母排线常采用FPC作为信号采集组件，激光锡焊可将FPC与镍片牢固连接。激光锡焊以激光为能量源，作用于锡料使其在需加工区域实现焊接。在焊接过程中，激光能量被锡膏中的金属颗粒吸收，使锡膏温度迅速升高达到熔点并熔化，冷却凝固后就形成了牢固的电气连接和机械连接，能有效解决异种金属焊接难题，避免虚焊、焊穿、爆点、焊偏等问题。

实现FPC预植锡：在CCS产品的生产流程中，激光锡焊可用于FPC的预植锡环节。通过精确控制激光的能量和作用时间，能够将适量的锡膏熔化并均匀地附着在FPC的指定位置上，为后续的焊接工序做好准备，有助于提高焊接的质量和一致性。

双工位点锡膏激光锡焊图示

完成NTC贴片焊接：NTC(负温度系数热敏电阻)是CCS母排线中用于温度采样的重要元件。激光锡焊可以将NTC贴片准确地焊接到FPC或其他电路板上。激光的高精度定位和局部加热特性，能够确保NTC贴片在焊接过程中不受过热影响，同时保证焊点的可靠性，从而实现精确的温度采样功能。

助力FOB焊接：在CCS母排线的FOB(板对板)焊接中，激光锡焊也发挥着重要作用。它可以实现FPC与其他电路板或连接器之间的可靠连接，通过精确控制激光的参数和焊接路径，能够在狭小的空间内完成高质量的焊接，满足CCS母排线对电气性能和机械性能的要求。

三、技术优势与行业价值

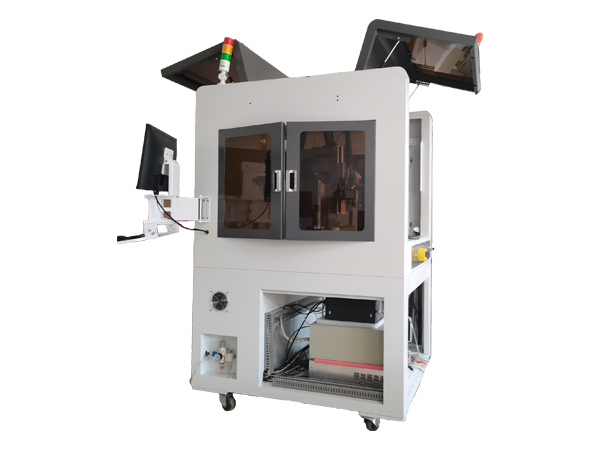

松盛光电激光焊锡机的应用为CCS母排带来多重优势：

高精度与一致性：激光焊接可精准控制能量输入，避免热损伤，确保微小焊点的一致性。

工艺灵活性：兼容多种焊盘形状与材料(如铜、铝)，适应CCS组件的多样化设计需求。

降本增效：锡球工艺与FCC方案通过优化材料与流程，显著降低生产成本，提升量产效率。

自动化产线集成：可搭配CCD检测、烟雾回收系统，实现焊接质量实时监控与颗粒物回收利用，减少资源浪费。

能耗与环保优势：激光工艺无耗材需求，能效提升30%以上。

松盛光电通过创新激光焊锡技术，为CCS母排的高性能与低成本制造提供了关键支撑。随着新能源汽车与储能产业的持续扩张，激光焊接工艺在电池模组中的应用将更加广泛。
