激光恒温锡焊

在当今的3C电子、汽车电子及光通讯行业中，有着“锡连万物”的说法。随着电子产品向微型化、高密度、高可靠性方向发展，传统的电烙铁焊接工艺已难以满足精细化的生产需求。激光锡焊作为精密焊接领域的重要技术，正在成为自动化生产线上不可或缺的一环。

什么是激光锡焊?

激光锡焊是利用激光作为热源，通过高能量密度的激光束聚焦在焊接区域，使锡基合金(焊锡)迅速熔化，从而填充并紧密贴合焊件，形成牢固焊点的一种钎焊方法。

由于锡的熔点相对较低(通常在230℃左右)，且具有优良的可塑性和浸润性，激光锡焊既能实现“非接触式”加工，又能做到局部快速加热，对基板及周边元件的热影响极小。相比传统焊接，它具备热输入可控、无机械应力、加工精度高、易于自动化等显著优势。

激光锡焊常见的三大工艺

根据填充锡料状态的不同，激光锡焊主要分为以下三种常见工艺，以适应不同场景的需求：

1. 激光锡膏焊接

这种工艺先将由锡粉和助焊剂混合而成的锡膏涂覆在焊盘上，随后利用激光加热使锡膏熔化，凝固后形成焊点。

- 特点：操作简单，适用于微小精密工件的加固或预上锡。

- 应用：由于加热过程中可能存在飞溅风险，通常用于不具有复杂电路的场合，如连接端子、天线底座、屏蔽罩及SMT元器件焊接。

2. 激光送丝焊接

该工艺采用自动送丝系统，将锡丝送到预热后的焊盘位置，利用激光束照射熔化锡丝，完成连接。

- 特点：结构紧凑，焊点饱满，润湿性好，且无需像锡膏那样担心飞溅问题。

- 应用：广泛应用于PCB电路板、光学元器件、声学元器件、半导体制冷器件以及手机配件排线等场景。

3. 激光锡球焊接

这是一种更先进的微电子焊接技术。通过特制的喷嘴将预成型的微小锡球(直径可小至几十微米)送出，利用激光瞬间熔化，在惰性气体压力下喷射至焊盘形成焊点。

- 特点：锡量恒定，无飞溅，无需后续清洗，对焊盘热影响极小。

- 应用：特别适合高清摄像头模组、BGA芯片返修、手机摄像头模组、VCM音圈马达等极高精度的互连场景。

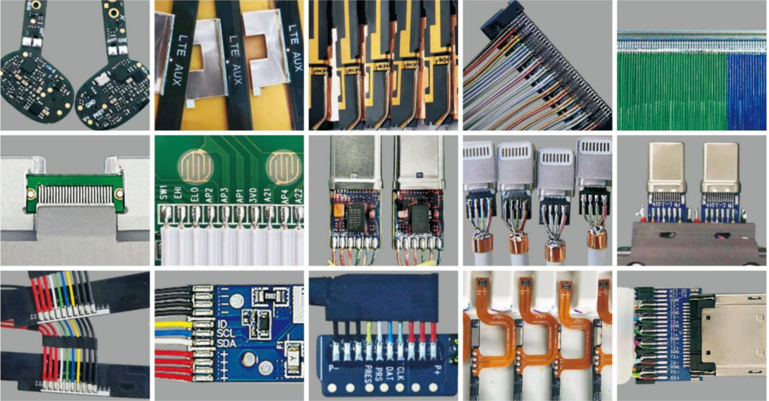

适用于哪些产品?

激光锡焊凭借其高精度和高灵活性，已成为以下领域的关键工艺：

- 3C消费电子：智能手机主板、排线、连接器、天线、扬声器、微型马达等。

- 汽车电子：传感器(如电子衡器传感器)、PCB板、发动机控制单元等高可靠性要求的部件焊接。

- 光通讯与光器件：光模块封装、FPC软板与光器件的连接，解决传统UV胶固化带来的位置偏移问题。

- 半导体与精密元器件：晶振、磁头、半导体制冷器、倒装芯片的凸点制作等。

为什么选择松盛光电?—— 激光锡焊的硬核优势

在众多激光锡焊系统核心组件制造商中，武汉松盛光电凭借其在激光光学领域的深厚积累，特别是在激光恒温锡焊系统上的技术创新，为精密焊接提供了“最优解”。

1. 极致的加工精度与视觉定位

松盛光电的激光锡焊系统采用同轴CCD摄像定位及加工监视系统，实现了激光、CCD、测温、指示光的四点同轴。这意味着“所见即所得”，光斑与视觉定位完全重合，不仅解决了行业内多光路重合的难题，还省去了反复矫正对位的繁琐步骤，确保加工精度达到微米级别，最小光斑可达0.1mm甚至更小，能够轻松应对0.2mm直径的微小焊点。

2. 独创的PID恒温控制，杜绝“虚焊”与“烧板”

针对激光能量集中易导致锡膏飞溅或PCB板烧损的痛点，松盛光电自主开发了智能型软钎焊软件，并搭载PID在线温度调节反馈系统。

- 实时监控：在焊接过程中实时采集焊点温度，反馈响应速度极快。

- 恒温焊接：确保焊接温度始终均一恒定，有效避免了因温度过高造成的热损伤或温度过低导致的“假焊”，极大提升了焊接良率，保证优良率高达99%以上。

3. 先进的光学整形技术：方形光斑与振镜扫描

针对不同焊盘形状，松盛光电不仅提供传统的圆形光斑，更创新研发了同轴测温视觉方形光斑激光焊接头。该技术能将圆形光斑整形为方形平顶光分布，使加热区域与方形焊盘完美匹配，实现均匀加热，有效解决了圆形光斑加热不均匀导致的焊点不一致问题。

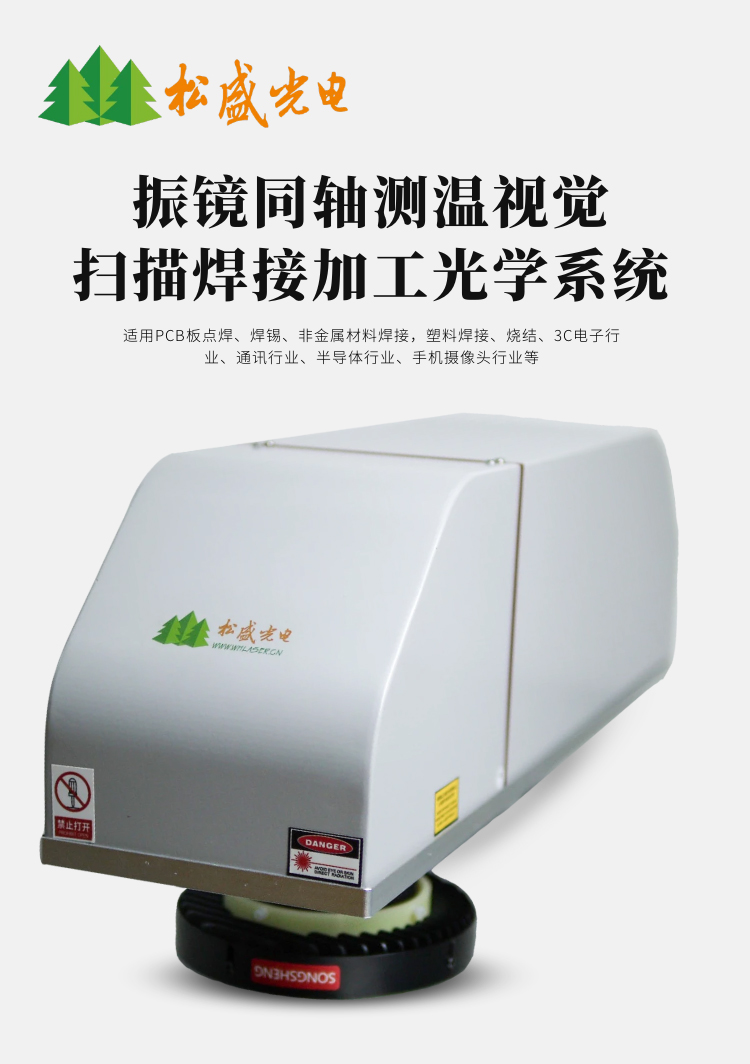

此外，其一体化恒温振镜同轴视觉扫描焊接系统，通过振镜高速扫描，实现了超高速的点阵焊接，大大提升了生产效率，同时保持亚微米级的精度。

4. 广泛的适应性与非接触优势

松盛光电的系统支持多轴智能工作平台，能应接各种复杂精密焊接工艺。由于采用非接触式焊接，不仅避免了传统烙铁头对元器件的机械应力和静电损伤，还消除了烙铁头的消耗，实现了高效率的连续作业，特别适合对静电敏感或存在微小间隙的精密电子元件。

结语

随着智能穿戴、5G通讯及新能源汽车的爆发式增长，焊接工艺正面临着前所未有的挑战。松盛光电通过将同轴视觉、恒温反馈、精密光学三大核心技术深度融合，不仅解决了传统锡焊的痛点，更为微电子制造提供了高良率、高效率、高柔性的自动化解决方案。

选择松盛光电，即是选择在精密激光锡焊领域的稳定与卓越。
