松盛光电激光锡焊控制系统助力非标自动化产线需求

日期:2023-11-16    作者:松盛激光    来源:whlaser.cn    点击数:

由松盛光电自主研发的锡焊控制器V2.0是一款激光焊接控制调试测试软件,该系统具有焊接工艺测试,激光焊接,采集监控记录系统产生的相关数据,并能实时记录该数据信息。软件具有分析对其相关数据信息进行处理,加强了客户的使用体验。



该系统主要由系统主界面,系统参数界面和工艺参数界面三个模块组成。

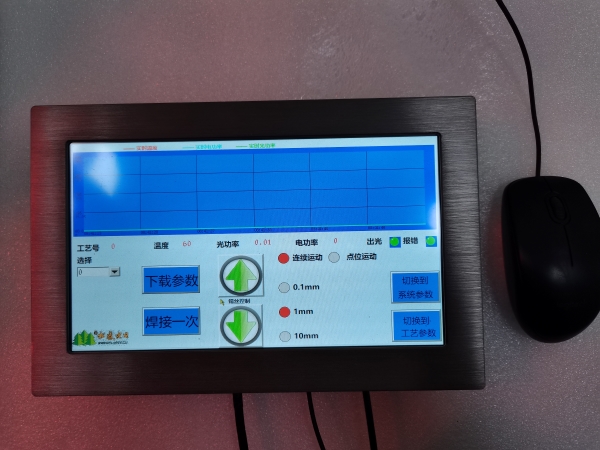

1.系统主界面(激光焊接界面)



点击软件后默认进入系统主界面,运行系统软件,操作人员根据操作点击相应的按钮进行相关操作。



操作人员将具有锡焊控制系统的触摸屏与激光器连接,打开显示屏自动弹出“系统主界面”窗口,如下图

该界面上方显示实时温度、实时电功率、实时光功率的状态曲线,由不同颜色作为区分。下半部分可选择工艺号,参数下载和焊接等。针对锡丝控制这块,可选择连续运动和点位运动两种模式,运动距离有0.1mm,1mm和10mm三个区间可选。

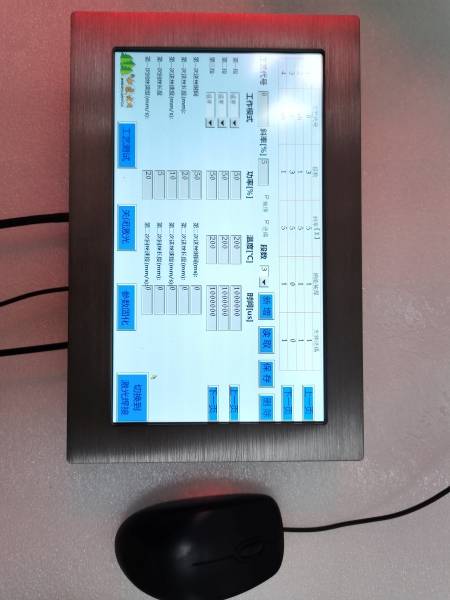

2.工艺参数界面



在系统主界面点击“切换到工艺参数”进入工艺参数设置界面,操作人员根据操作点击相应的按钮进行相关操作。如下图:

该界面一般由打样工程师来填写,根据客户样品的打样情况来填写。工作模式有:温度、电功率、光功率三种模式可选,然后设置其功率,温度和时间。如果涉及到送丝焊接的话需填写送丝/回丝时间,长度,速度等必填参数。

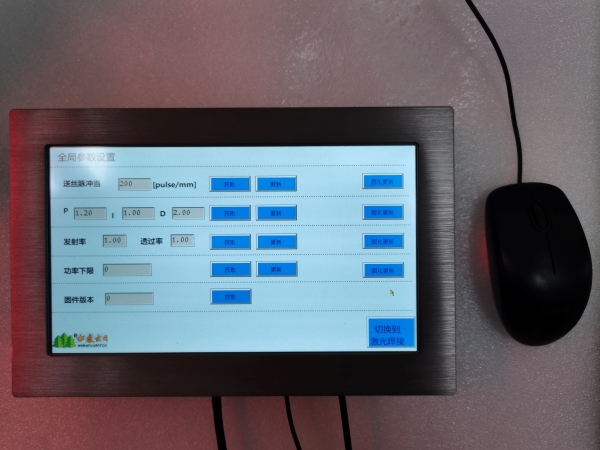

3.系统参数界面



在系统主界面点击“切换到系统参数”进入工艺参数设置界面,操作人员根据操作点击相应的按钮进行相关操作。如下图:

该界面可查看和修改激光器参数,设置温度P/I/D 发射率,透过率以及功率下限。一般工艺根据样品打样的情况修改PID参数,发射率和功率下限。而透过率的数值则是激光器默认的参数。



该控制器采用触摸屏,体积小巧,可外接鼠标控制,操作简单易上手,适用于特殊定制的自动化产线。可替代传统工控机(客户在没有运动控制需求的情况下);只需要提前在系统设置好焊接参数,即可完成自动化焊接流程。
