激光锡焊领域焊接头种类说明

日期:2022-12-19    作者:松盛激光    来源:whlaser.cn    点击数:

激光焊接机作为一种新型的焊接设备,近年来表现优越,这种高精度的激光加工方法不管是效率还是稳定性方面,都远远超越传统的加工方式,为企业创造非凡价值。



激光焊接头作为激光焊接机的核心部件,是一种激光输出装置,根据所焊接样品种类的不同,需要用到不同光斑的焊接头来实现焊接。下面松盛光电来汇总不同光斑的激光焊接头的主要特点与应用案例。



1.同轴视觉单聚焦激光焊接头

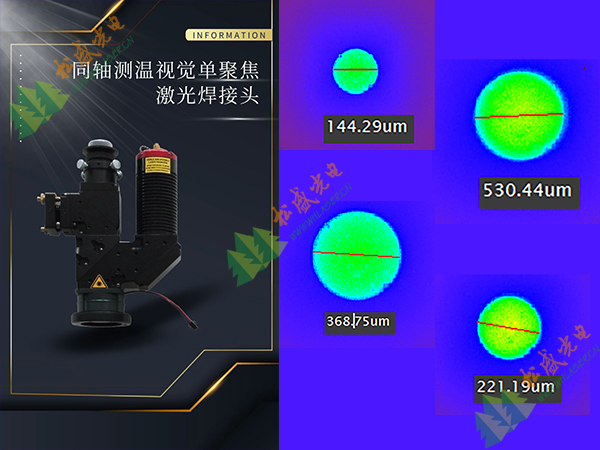

单聚焦激光焊接头产品及光斑图示

该焊接头的光斑形状为圆形,激光形成的点径最小可以到0.1mm,送锡装置最小可以到0.2mm,可实现微间距贴装器件,Chip 部品的焊接。可选择带测温和不带测温的,如果加工件需要在温度模式下恒温焊接则可以选择加装测温模块。



2.同轴视觉方形光斑激光焊接头

方形光斑激光焊接头产品及光斑图示

该焊接头通过先进的光学整形方式使聚焦的光斑为正方形,采用复合透镜结构,有效消除激光单片透镜聚焦带来的光晕、光环等聚焦不良现象;光斑能量极为均匀,平顶光分布;其尺寸有3*3,6*6,8*8三种规格可选。同样也是可选择带测温和不带测温的,如果加工件需要在温度模式下恒温焊接则可以选择加装测温模块。



3.同轴视觉条形光斑激光焊接头

条形光斑激光焊接头产品及光斑图示

该焊接头的光斑形状长方形,其实现原理与方形光斑焊接头类似;光斑能量极为均匀,且光斑为平顶光,它具有高度均匀性的特点。条型光斑有1*2,2*3,2.5*5等六种规格可选。同样也是可选择带测温和不带测温的,如果加工件需要在温度模式下恒温焊接则可以选择加装测温模块。



4.同轴视觉条形光斑XY可调激光焊接头

XY可调激光焊接头产品及光斑图示

该焊接头的光斑形状与条形光斑焊接头的区别在于其X,Y轴方形可调,光斑条形长宽可调节最小尺寸为0.4X0.8。光斑最长能达到20mm,最宽能达到7mm。同样也是可选择带测温和不带测温的,如果加工件需要在温度模式下恒温焊接则可以选择加装测温模块。



5.同轴视觉激光可调焦焊接头

可调焦激光焊接头产品图示

该焊接头的光斑形状与单聚焦焊接头的一样,为圆形光斑,其区别在于可调焦准直,光斑大小可调。同样测温模块可选;光斑能量极为均匀;可通过手动调焦环,在相同高度下调整光斑大小。

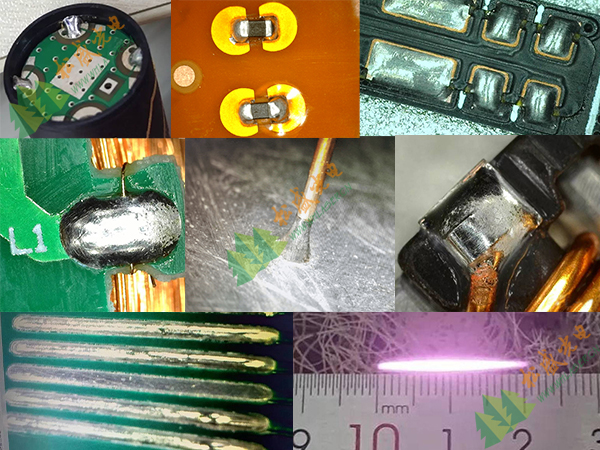

各焊接头打样图示

以上五种松盛光电独立研发的激光焊接头在激光锡焊领域基本可以满足市面上绝大多数行业的样件加工,如3C5G消费电子、汽车工业、新能源电池、医药食品行业等;样件类型如FPCB板、元器件插针、排针排线、电路板、塑料密集焊点焊接等。想要了解详细的焊接头产品明细可留言私聊!
