激光恒温焊接系统运行过程介绍

日期:2022-08-08    作者:松盛激光    来源:whlaser.cn    点击数:

在介绍之前,我们大概了解下什么是激光恒温焊接。激光恒温焊接是通过精确的激光定位,准确的温度控制,为不断发展的现代电子制造业无铅焊接技术引进,提供了高弹性的解决方案。它广泛应用于3C 5G,汽车/半导体,医药食品,工业领域,光通信等行业中光器件FPC类的焊接场景。



激光恒温焊接系统运作流程:

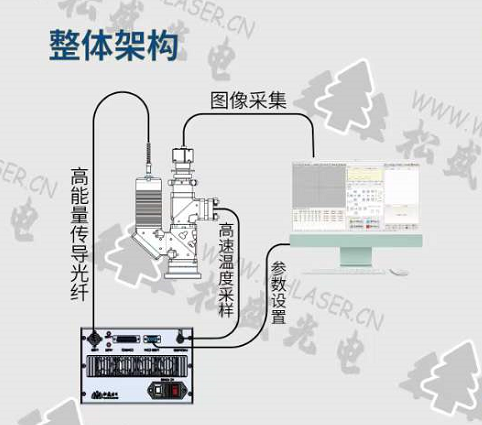

计算机软件设置好焊接参数,发出焊接指令,激光模块发射出激光,通过半导体恒温同轴监视焊接头对产品进行加工,红外测温仪高速采集焊接点温度并将信号反馈给激光电源控制器,激光电源控制器进行高速PID算法,自动调节激光泵浦源的激光功率,进行焊接点的温度恒定焊接加工。



激光恒温焊接系统所涉及到的部件:



1.计算机软件:恒温锡焊参数设置软件



该软件集视觉成像、温度控制于一体,主要运用在恒温锡焊及塑料焊接工艺中,借助成像镜和CCD相机硬件实现视觉成像,借助红外测温仪实现温度控制,同时借助激光焊接设备控制激光器出激光焊接。本软件可控制加工工艺中的焊接参数、系统参数等对物品进行加工,并实时显示焊接过程中的温度情况以及焊接效果。



2.激光模块:直接半导体激光器



该半导体激光器相对于传统的激光器,具有更高的光电转换率,更低的功耗。直接半导体激光器结构紧凑,使用方便。由于其柔性的激光输出方式,能够方便的与系统设备进行集成。



3.焊接头:同轴测温视觉激光焊接头



该焊接头利用系统同轴CCD摄像头与监视装置,对被焊接工件进行定位。激光控制单元接收定位完成信号,激光对焊接区域进行设定时间内的局部照射。



4.红外测温仪:激光加工功率闭环反馈控制系统



此系统适用于在线测量激光加工点的温度,温度测量范围从100℃到400℃,并且通过串口连接其他激光器后可连续输出响应的信号作为其他的系统用,可通过IO信号外部控制此系统执行指令工作,指令执行结束后输出IO信号。



5.控制器:激光光源控制器



松盛光电的激光恒温焊接系统是以激光二极管为热源,通过激光实行局部非接触加热,它具有非接触性,无需更换烙铁头,激光光束直径小等优点。
