精密激光焊锡比烙铁焊更适合焊接IGBT模块

日期:2022-07-11    作者:松盛激光    来源:whlaser.cn    点击数:

IGBT模块是由IGBT芯片(绝缘栅双极晶体管)和FWD芯片(续流二极管芯片)通过特定的电路桥封装而成的模块化半导体产品。由于其节能、安装维护方便、散热稳定等特点,根据其电压可分为高压GBT模块、中压GBT模块和低压GBT模块。其中,激光焊锡加工的低压GBT模块主要用于消费电子领域,中压GBT模块用于家电和新能源汽车领域;高压GBT模块用于智能电网、风力发电等领域。

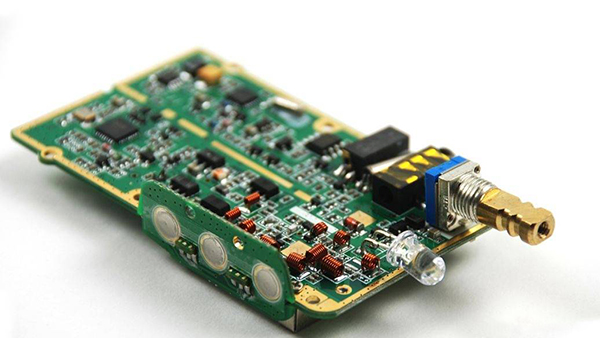

IGBT模块



烙铁IGBT封装焊锡的不足



现有的IGBT模块封装焊锡结构主要采用两种方式:一种是将绝缘衬垫焊锡在基板上封装IGBT模块,然后通过硅脂配合散热器进行安装。它以IGBT模块为单元选择功率等级,具有通用性强、可拆卸互换、驱动设计简单等特点。这降低了对应用程序和开发级别的要求,但存在以下问题:



1.绝缘衬垫通过基板安装在散热器上,使得绝缘衬垫与散热器之间的热交换路径中存在一些热阻环节,导致绝缘衬垫与散热器之间热阻较大,限制了绝缘衬垫的散热效率,使得IGBT功率等级难以提升;



2.为了保证大基板与散热器表面的良好接触,大基板平面需要呈弧形,基板制造复杂,成本高;



3.当基板因热膨胀而接触不良时,IGBT的使用性能和IGBT模块的可靠性降低,增加了系统运行风险,导致IGBT的不均匀电流效应突出;



4.保温衬板需要使用专用工装来保证焊锡效果,保温衬板的焊锡工艺复杂;



5.由于受焊锡均匀性、大基板平面拱度和平行绝缘衬垫电流均匀性的影响,存在绝缘衬垫焊锡工艺复杂、封装困难、不能保证IGBT的使用性能和长期运行可靠性等问题。



激光IGBT焊锡优势



针对IGBT制造过程中的难点,松盛光电作为激光锡焊模组厂家,将激光自动焊锡技术与烙铁自动焊锡技术进行了比较,并介绍了一种激光焊锡方案。在焊锡过程中,激光束可以精确到几毫米,焊锡精度高,热量对周围区域影响小,适用于无挤压的IGBT焊锡。



激光焊锡是实时温度反馈系统,CCD同轴定位系统以及半导体激光器所构成;搭载自主开发的智能型软钎焊软件,支持导入多种格式文件。独创PID在线温度调节反馈系统,能有效的控制恒温焊锡,确保焊锡良品率与精密度,适用面广,可应用于在线生产,也可独立式加工。拥有以下特点优势:



1.采用非接触式焊锡,无机械应力损伤,热效应影响较小。



2.多轴智能工作平台(可选配),可应对各种复杂精密焊锡工艺。



3.同轴CCD摄像定位及加工监视系统,可清晰呈现焊点并及时校正对位,保证加工精度和自动化生产。



4.独创的温度反馈系统,可直接控制焊点的温度,并能实现呈现焊锡温度曲线,保证焊锡的良率。



5.激光,CCD,测温,指示光四点同轴,完美的解决了行业内多光路重合难题并避免复杂调试。



6.保证优良率99%的情况下,焊锡的焊点直径最小达0.2mm,单个焊点的焊锡时间更短。



7.X轴、Y轴、Z轴适应更多器件的焊锡,应用更广泛。



8.桌面式操作,移动方便。
