随着运营商积极进行5G小基站的部署,小基站的部署即将迎来大规模发展期,这吸引了产业链企业纷纷参与小基站产品的研发和设计工作。基站内部模块结构复杂,如无线前传类模块,无线发射器焊接在FPCB上,焊点小且密集,传统焊接方式难以满足客户要求。

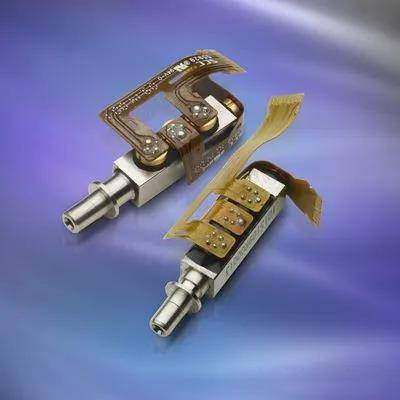

焊接样品
松盛光电使用激光焊接就能快速高效的完成任务,激光光斑最小0.01mm,无需担心焊点过小导致不能焊接的问题。 激光焊接相比传统烙铁头焊接的优势在于,激光没有物理接触焊点,不会传导热量到焊点以外的其他区域,控制好焊接参数就不会存在烧坏产品的现象。
1、采用点锡膏方式,使用软件自动点膏将锡膏预涂在产品焊点上,完成后进行单点整版焊接,这种方式效率高,可以使用双工位的方式进行加工,点锡膏、激光加工同时进行,或是采用恒温振镜扫描焊接的方式,无需平台移动,快速扫描焊接。
2、采用送锡丝方式,定位焊点,在出激光的同时送锡丝到焊盘上,进行单点焊接,平台运动到下一个焊点重复焊接动作。

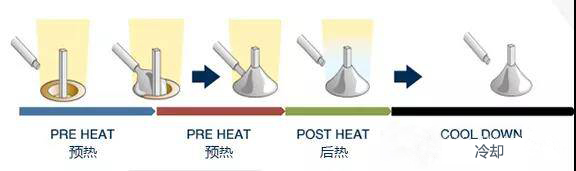

送丝焊接过程
两种方式均能完成器件焊接,预涂锡膏的方式操作简单,但锡膏价格比锡丝价格高一些,如果没有很高的产量要求,一般使用锡丝方式更经济实惠。
松盛光电在2016年就开始设计激光锡焊成套方案,最开始给客户配套光学部分,尔后我公司开始给用户设计恒温激光器,并通过我公司自主研发设计的全封闭式五路光同轴的焊接头,对激光加工点温度实时检测,内部闭环控制,激光电源和恒温控制盒之间采用的PID算法,二者之间全闭环控制方式,温度采集范围从100℃到400℃之间,调节的响应在时间在:20us,避免人工整定的PID参数造成控制不良。
加工的同时在上位控制软件内建焊接模型,根据焊接模型进行控制优化,实现理想曲线锡焊。 激光功率在线实时功率检测,让激光器功率输出达到稳定状态。 最终实现锡焊在线焊接良率高、稳定性高,自适应性强。
