激光焊锡工艺之锡丝的选材与用途

日期:2023-02-13    作者:松盛激光    来源:whlaser.cn    点击数:

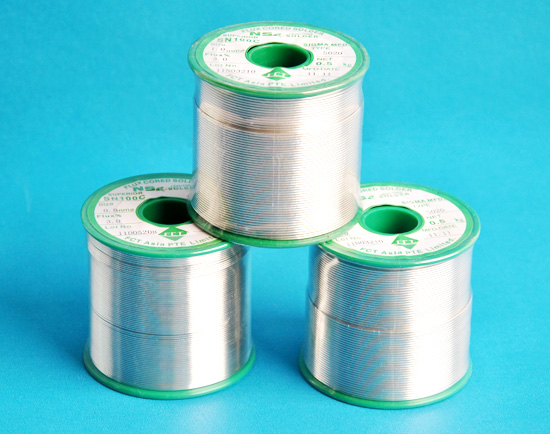

在激光锡丝焊接工艺中,锡丝因生产工艺的不同分为无焊剂芯和有焊剂松香芯两大类,而焊剂松香类型可分为:R型、RA型、RAM 型锡丝,其锡丝的合金成分不同,熔点也不同。

在电子产品焊接时,焊锡丝与电烙铁或激光技术配合,优质的电烙铁或激光能量提供稳定持续的熔化热量,焊锡丝以作为填充物的金属加到电子元器件的表面和缝隙中,固定电子元器件成为焊接的主要成分,焊锡丝的组成与焊锡丝的质量密不可分,将影响到焊锡丝的化学性质和机械性能和物理性质。



而随着工业4.0智能制造的快速发展,锡丝和激光技术相结合的自动化设备——激光焊锡机已被广泛应用到电子行业的流水线作业。电子元器件焊接使用的焊锡丝并不是纯锡质的,而是由锡合金成分合成的,锡合金目前主要有锡铅合金,锡银铜合金,锡铜合金等等,锡丝在生产制作过程中将锡丝制成空心丝状,内部是松香、助焊剂、水溶性树脂、活化剂等等然后拉成丝状均匀的绕在卷轴上。



不同种类的焊锡丝的用途



1、松香型焊锡丝:适用于电子类及相关组件的电子补焊,焊接后残留物阻抗高,不漏电,能通过高压测试,是电子行业最常用的锡丝。



2、免洗型焊锡丝:适用于要求焊接残留物少、绝缘阻抗高、板面干净等PCB板补焊。



3、镀镍型焊锡丝:适用于镍材、表层镀镍的元器件、线材、端子、插座、灯头等硬质材料的焊接。



4、焊铝焊锡丝:适用于铝材质的焊接,此类焊剂为非松香型,焊接牢固可靠,效果非常好,焊接后残留物可用水清洗。



目前所使用的锡丝大部分是松香芯(空芯)焊锡丝和实芯焊锡丝,直观的了解也就是焊锡丝里面含松香和不含松香的。有松香的更容易焊接, 松香的作用还有抗氧化的作用,在使用过程中不需要在额外的添加助焊剂,而实芯焊锡丝在使用过程中是要配合配助焊剂一起使用,没有助焊剂是很难焊接不上去的。



锡丝激光焊接原理



锡丝激光焊接是用红外光源加热替代传统烙铁加热,自动送丝导丝机构替代手动送丝的一种新型全自动焊锡系统,焊接过程包括预热、送丝、焊接、回丝、冷却五个环节。其原理是激光先加热产品焊盘,待焊盘达到一定温度后,将锡丝送在焊盘上,通过激光熔化锡丝,使熔化的锡丝附着在焊盘上。

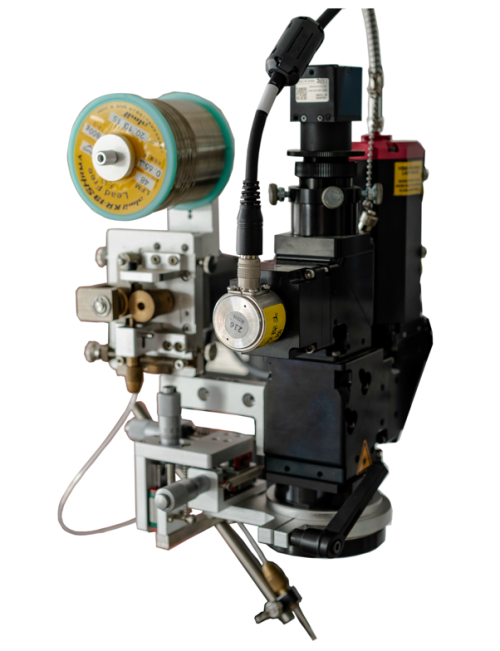

松盛光电送丝导丝机构

松盛光电激光焊接多轴数字送丝导丝机构在激光焊接时可根据程序要求自动将焊丝送丝到激光焦点处,激光加工时完成熔焊过程。其主要特点是焊丝直径0.3-1.0mm;全数字控制;五维度调节;送丝力度可调。



激光送丝焊锡可广泛应用于电子与汽车行业,特别对于烙铁头容易产生干涉、焊接器件对温度敏感、自动化要求比较高等传统烙铁焊接无法解决的领域有更明显的优势,同时激光送丝焊锡可替代传统手工焊接实现自动化生产。激光送丝焊锡适用于PC板、FPCB板、连接端子等焊点较大的产品;同时,由于激光能量可控性较好,可焊接传统高散热材料。
