激光恒温锡焊

因恒温激光锡焊系统在激光锡焊行业中仍是比较前卫的技术，影响激光焊接机质量的性能参数较多，厂家在选购激光焊接设备时，应该注意哪些事项呢?

下面就相关疑问松盛光电作个简单说明：

1.激光器的波长

激光的工作原理较为简单。通过一个光子激发其他光子，使大量光子以光束的形式一起发射出去。肉眼可能无法看见的光束由激光腔中发射出去，然后被传导至材料加工工作站中。根据激光波长的不同，光束可通过光纤传播或者经光学元件直接传播。

激光束投射在材料表面时，部分能量被反射，部分被吸收，部分被传递出去，具体情况取决于材料类型和激光波长。在到达材料表面的光能中，被材料吸收的那部分能量是对材料加工有用的。

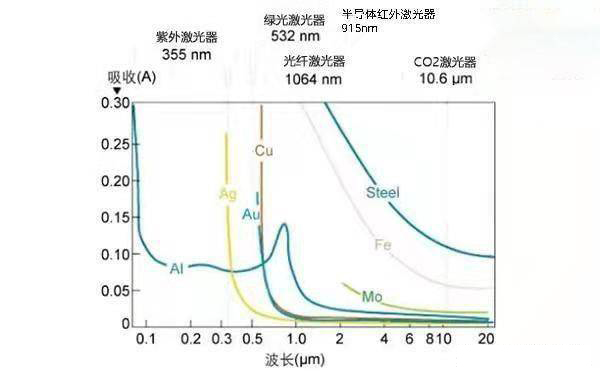

不同激光器的波长图片

激光锡焊常用的是半导体红外激光器，武汉松盛光电激光锡焊选用的是波长为915nm的激光器，它属近红外波段，具有良好热效应，其特有的光束均匀性与激光能量的持续性，对焊盘的均匀加热、快速升温效果显著，具有焊接效率高、焊接位置可精确控制、焊点一致性好等优势，非常适合小微型电子元器件、结构复杂电路板及 PCB 板等微小复杂结构零件的精密焊接。

2、激光器的功率

武汉松盛光电半导体激光器用于锡焊加工属于软钎焊，焊接温度通常在400℃以内，所以选用的激光器功率通常在200瓦以内，精密电子产品的使用功率都在几瓦到20W。众所周知，激光器在使用过程中会一定的功率衰减，所以选用激光器时要预留功率空间。武汉松盛光电激光器的功率有20W/45W/80W/100W/200W可选。

3. 激光光斑聚焦直径

激光光斑聚焦直径是反映激光器设计性能的一个极为重要的参数，它决定激光的功率密度和加工范围。如果激光器的光学设计合理先进，激光能量集中，聚焦准确，能把激光光斑直径控制在0.2mm-1.5mm的范围，而能否把激光的聚焦直径控制在 0.2mm是对激光发生器的一个严格的考验。如其激光焊接机的激光光斑直径达不到标准的0.2mm这就造成激光实际照射区域过大，出现烧蚀焊盘的现象，这种现象对于加工材料的影响尤为严重，有时甚至会令模具报废。武汉松盛光电激光恒温激光锡焊系统严格控制激光光斑最小能达到0.2mm原则，达到国际先进水平。

激光能量示意图-平顶光

4、激光恒温锡焊专用焊接头

松盛光电作为国内激光焊锡专业厂家其焊接头主要包括，同轴测温视觉激光焊接头、同轴测温视觉方形光斑激光焊接头、同轴测温成像条形光斑激光焊接头、同轴测温视觉条形光斑XY可调激光焊接头、不测温同轴视觉单聚焦焊接头、同轴测温视觉激光可调焦焊接头。松盛光电激光恒温锡焊系统通过激光光束直径小等优点实行局部非接触加热，它具有非接触性，无需更换烙铁头，激光光束直径小等优点。

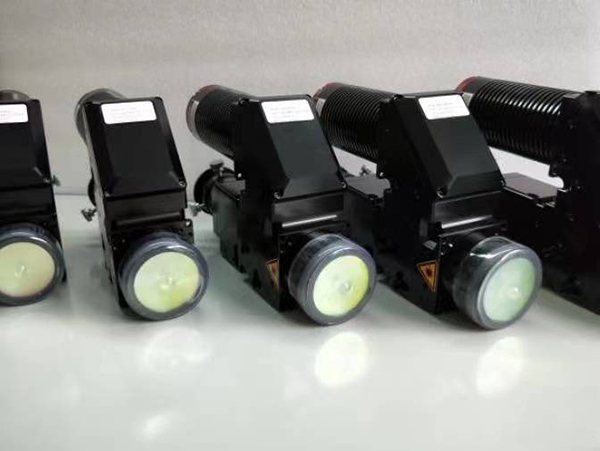

激光恒温锡焊焊接头图片

5. PID温度调节反馈系统

PID在线温度调节反馈系统，能有效的控制恒温焊接，确保焊接良品率与精密度。传统激光焊接通常仅仅是控制激光器输出功率，而激光器输出功率与焊接区域的温度之间是一种非线性关系,很难精确控制温度。传统激光焊接相比，武汉松盛光电的恒温激光焊接由于构成了温度闭环，可以有效地自动控制焊接区域的温度，从而提高焊接良品率。恒温激光锡焊系统测温探头的测温精度高达±5度，温度控制范围更是高达60~400°之间。
