激光锡焊如何选用合适的锡丝焊接

日期:2023-08-31    作者:松盛激光    来源:whlaser.cn    点击数:

激光锡焊焊接工艺适用于不同工业领域,针对尺寸与形状差异化产品,可根据产品特性提供多种焊接方式。以锡丝激光焊接为例,激光送丝焊接过程中,激光焊接头或产品在多轴平台的带动下,完成单点送丝焊接或移动送丝焊接的过程。实现送丝焊接过程的自动化运行。焊接激光光斑具有单聚焦(圆形)/环形/矩形;可通过焦距调整焊点大小;可快速编程切换产品等特点。



不同锡丝的激光焊锡使用

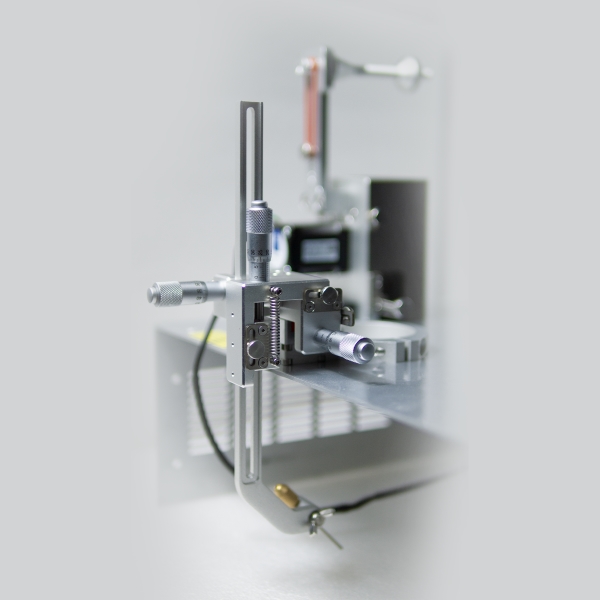

松盛光电送丝导丝机构

01松香型焊锡丝



适用于电子行业维修及相关部件的焊接。焊接后的残渣具有高阻抗,无泄漏,可通过高压测试。它是电子工业中最常用的锡丝。



02免清洗焊锡丝



适用于需要较少焊接残留物,高绝缘电阻和干净表面的PCB板的补焊。



03镀镍焊锡丝



适用于焊接硬质材料,例如镍材料,镀镍表面组件,电线,端子,插座,灯座等。



04焊接铝焊丝



适用于焊接铝材料。该助焊剂为非松香型,焊接牢固可靠,效果非常好。焊接后的残留物可以用水洗涤。



05不锈钢锡



适用于不锈钢材料的焊接。该助焊剂为非松香型,焊接牢固可靠,效果非常好,接后的残留物可以用水洗涤。



06实芯焊锡丝



无助焊剂,适合特殊用途,例如保险丝和金属管配件。



07手机拖焊专用焊锡丝



适用于手机配件,IC,扁平电缆,连接线等的多引线角焊。焊接效果非常好,一次可进行小间距拖焊。

松盛光电桌面式激光送丝焊接系统

激光锡焊的温度反馈非常重要,松盛光电最开始给客户配套光学部分,而后我司开始给用户设计恒温激光器,并通过我公司自主研发设计的全封闭式四路光同轴的焊接头,对激光加工点温度实时检测,内部闭环控制,激光电源和恒温控制盒之间采用的PID算法,二者之间全闭环控制方式,温度采集范围从100℃到400℃之间,调节的响应在时间在:20μm,避免人工整定的PID参数造成控制不良。
