LCM恒温高速激光锡焊系统焊接工艺

日期:2022-07-15    作者:松盛激光    来源:whlaser.cn    点击数:

LCM(LCDModule)即液晶显示模组、是指将液晶显示器件、连接件、控制与驱动等外围电路、PCB电路板、背光源,结构件等装配在一起的组件,LCM相比较玻璃是一种更高集成度的LCD产品。对于手机模组可能还包括扬声器,震动马达,七彩灯,闪光灯,摄像头,触摸屏等。随着科技发展,LCM也日趋微型化,对传统的焊接工艺也提出了严峻的考验,因此,越来越多的人对新的焊接进行了研究,其中松盛光电恒温高速激光锡焊新型激光焊接工艺以其特有的热源性质,极细的光斑大小,局部加热的特性,在很大程度上有助于解决此类问题。



LCM传统热压焊接

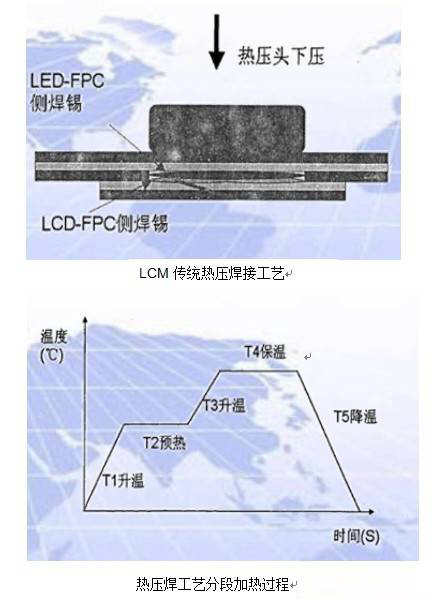

传统的LCM焊接工艺采用热压制程,两片FPC软板上均电镀有锡焊材料,经过两材料的对组后,经脉冲式热压头机构进行接触分段式加热制成。如下图:

传统热压焊接



LCM恒温高速激光锡焊工艺



LCM激光焊接工艺采用非接触式焊接,激光光束直接照射焊盘,辐射加热焊盘,当温度达到焊料熔点时,焊料熔化并对焊盘进行浸润,形成焊点。如下图:

恒温高速激光锡焊工艺



恒温高速激光锡焊系统优势



松盛光电恒温高速激光锡焊系统是通过激光的高速偏转来实现焊接体的高速焊接,配套的CCD同轴定位系统能自动识别焊接体,专门为现代回流焊技术配合研发生产的一款激光选择性焊接,从而实现了高效率、高精度的自动化生。



1.同轴CCD成像系统,能满足视觉定位需求,能有效的保证产品良率。



2.恒温高速激光锡焊系统采用远心聚焦扫描系统,保证焊接的光束质量,确保光束的近垂直加工。



3.独创的温度反馈系统,可及时控制、调整焊点的温度,并能实时呈现焊接温度曲线,保证焊接的良率。



4.恒温高速激光锡焊系统采用全封闭科学设计结构,保证加工部件的空气洁净度,有效防止精密器件表面氧化度。
