SMA905F45调焦准直镜技术参数-图片-应用-报价

SMA905F45调焦准直镜技术参数-图片-应用-报价

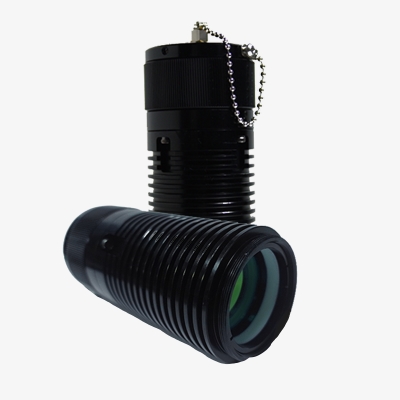

产品简介:此款为精密光纤(λ=915nm)准直镜,准直镜片为多片式组合,此准直镜具备调焦功能。
  • 技术数据
  • 应用白皮书

    1.1 简介

    此款为精密光纤(λ=915nm)准直镜,准直镜片为多片式组合,此准直镜具备调焦功能。





    1.2 工艺参数

    准直镜
    最大激光功率 200W
    准直焦距 45mm
    准直和聚焦有效通光孔径 20mm
    调焦范围 正负5mm
    光纤连接器 SMA905





    2.1 概要结构说明

    准直镜由以下部件组,从上往下依次为:1.SMA905光纤接口、2.调焦旋钮、3.主体、4. 螺纹接口。

    准直镜结构组成图示



    2.2 产品尺寸

    准直镜尺寸图示



    3.1 准直镜的固定

    准直镜与外部的固定是通过螺纹实现的。





    3.2 光纤导入

    本系准直镜适用于大多数工业光纤,光纤的导入靠光纤连接块来完成。



    3.2.1 光纤导入

    操作顺序:

    1、 将连接块顶端的保护筒扭下。

    2、 将光纤头对准连接块上的小孔,轻轻插入,直插到底。

    3、 顺时针拧紧光纤头上的固定螺母。




    4.1 准直镜片的维护

    准直镜片只用于光纤连接器,镜片是可以维护/更换的。建议每3~5个月清洁一次准直镜片。维护/更换作业前,务必带上防尘手套或指套,以免手上的油渍和灰尘污染镜片。
