同轴测温视觉方形光斑激光焊接头技术参数-图片-应用-报价

同轴测温视觉方形光斑激光焊接头技术参数-图片-应用-报价

产品简介:通过特殊的光学整形的方式使聚焦的光斑为正方形,采用复合透镜结构,有效消除激光单片透镜聚焦带来的光晕、光环等聚焦不良现象;D80和SMA-905接口可选;适用于光纤耦合的半导体激光和YAG激光焊接系统;测温模块可选;光斑能量极为均匀,平顶光分布;方型光斑有3*3,6*6,8*8三种规格可选。
  • 技术数据
  • 应用白皮书

      产品描述:

        松盛光电同轴测温视觉方形光斑激光焊接头通过光学整形镜将聚焦的光斑整形为正方形,采用复合透镜结构,有效消除激光单片透镜聚焦带来的光晕、光环等聚焦不良现象;D80和SMA-905接口可选;适用于光纤耦合的半导体激光和YAG激光焊接系统;测温模块可选;光斑能量极为均匀,平顶光分布;方型光斑有3*3,6*6,8*8等多种规格可选。该激光焊接头重量为:1.41kg


      光斑形状 光斑质量参数

                                                                   光斑形状                                                                                      光斑质量参数



      主要特点:

        在线闭环温度控制

        特殊光学整形设计

        同轴CCD监控接口

        环形照明光源,成像更清晰可见

        内部结构完全密封

        专用技术:激光、成像、测温、红光多光路共轴

      主要应用:

        恒温激光锡焊

        塑料等非金属熔覆

        加工点温度反馈焊接

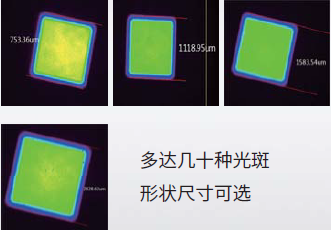

      光斑尺寸

      多达十几种光斑形状尺寸可选



      产品参数:

      序号

      Number

      通光孔径mm

      Aperture of aperture

      光纤接口

      Aperture(mm)

      照明

      Illumination

      适用波长nm

      Applicable wavelength

      聚焦焦距mm

      Focusing focal length

      视场范围mm

      Focusing focal length

      CCD接口

      CCD interface

      测温模块接口

      Temperature measurement module interface

      1 ≤40 D80 400~700 915 40-700 10-20 C/CS 可选
      2 ≤40 SMA-905 400~700 915 40-700 10-20 C/CS 可选
      3 ≤40 QBH 400~700 915 40-700 10-20 C/CS 可选

      产品价格:

      序号 规格类型 产品名称 典型参数 售价
      1 激光加工头 同轴测温视觉方形光斑激光焊接头 带照明,带测温接口,带同轴监视,聚焦方形光斑,激光波长915,光纤接口SMA905 ¥28,200.00
      2 同轴测温视觉方形光斑激光焊接头 带照明,带测温接口,带同轴监视,聚焦方形光斑,激光波长915,光纤接口SMA905 ¥28,200.00
      3 同轴测温视觉方形光斑激光焊接头 带照明,带测温接口,带同轴监视,聚焦方形光斑,激光波长915,光纤接口SMA905 ¥28,200.00
      4 同轴测温视觉方形光斑激光焊接头 带照明,带测温接口,带同轴监视,聚焦F80,聚焦方形光斑,3*3 ,,激光波长915,光纤接口SMA905 ¥28,200.00
      5 同轴测温视觉方形光斑激光焊接头 带照明,带测温接口,带同轴监视,聚焦F150,聚焦方形光斑,6*6 ,激光波长915,光纤接口SMA905 ¥28,200.00
      6 同轴测温视觉方形光斑激光焊接头 带照明,带测温接口,带同轴监视,聚焦F210,聚焦方形光斑,8*8 ,激光波长915,光纤接口SMA905 ¥28,200.00
      备注:如批量采购可加页面底部客服微信私聊,价格优惠!
