RP Fiber Power光纤激光器、放大器和其它光纤器件设计

RP Fiber Power光纤激光器、放大器和其它光纤器件设计

产品简介:可以设计并优化光纤激光器和放大器、光波导激光器、光纤耦合器、多芯光纤、螺旋芯光纤、锥形光纤;也可以模拟超短脉冲在不同光纤设备中的传输,例如在光纤放大器系统、锁模光纤激光器和通讯系统中的传输。
  • 技术数据
  • 应用白皮书

    RP Fiber Power光纤激光器、放大和其他光纤器件设计

    可以设计并优化光纤激光器和放大器、光波导激光器、光纤耦合器、多芯光纤、螺旋芯光纤、锥形光纤;也可以模拟超短脉冲在不同光纤设备中的传输,例如在光纤放大器系统、锁模光纤激光器和通讯系统中的传输。



    能够跟踪和优化光纤放大器和光纤激光器,让它们适合各种应用。帮助评估和排除光纤激光器和放大器中各种不利的影响;能够对有源光纤器件性能进行预测;能寻找最佳光纤长度、掺杂浓度、折射率分布等;能够计算掺杂浓度与光线的关系,准确模拟双包层光纤,还可以模拟时域动态变化,可以理解和优化的细节如功率效率和噪声系数。

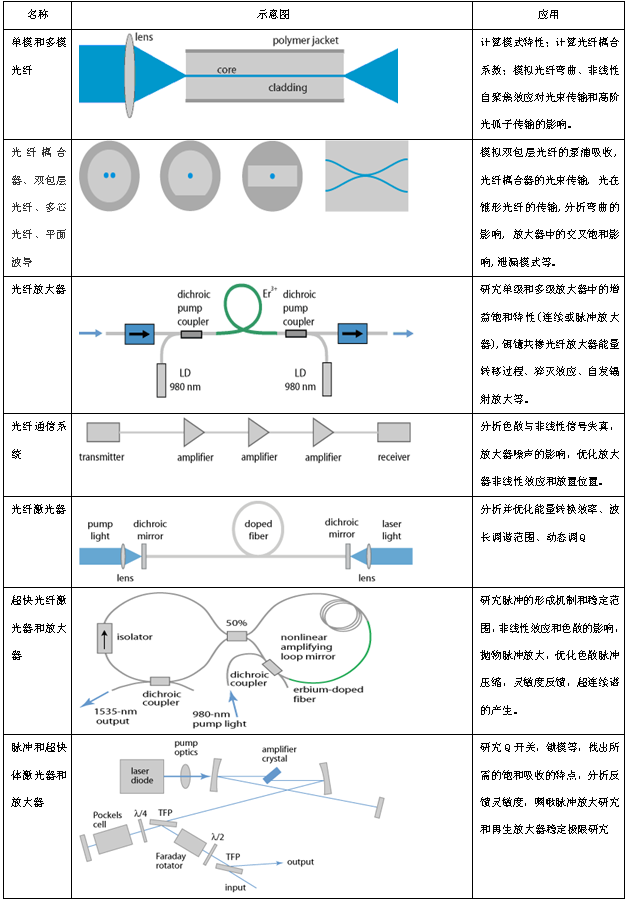

               可以设计优化分析各种器件:





             光纤数据 :软件中带有各种稀土掺杂光纤数据,即时可以仿真各种光纤激光器和放大器

             厂商数据:



             RP Resonator 激光谐振腔设计

             可以用来设计优化光学谐振腔。不仅可以模拟谐腔特性,而且软件可以计算哦、热透镜效应、失调、色散、个、Gouy相移、简并度对光束半径和光腔模式的影响。软件同时可以用于设计给定要求的激光腔,比如给定在特定位置的模式大小,最小灵敏度,热透镜效应和失调、最小畸变的光束质量等。

            ABCDEF矩阵算法:

            可RP Resonator的计算是基于一个扩展的ABCDEF矩阵算法。与通常使用的ABCD矩阵算法相比,它不仅可以进行模式半径的计算,也能计算由于腔镜失调所造成的光束位置改变。另外,它也可以处理与波长相关的折射,比如在棱镜中的折射,在锁模激光器的谐振腔里,其色散补偿是通过一个棱镜对完成。该软件可以计算不同波长的光程和由此而产生的色散。

             直线腔和环形腔也可以和从激光谐振腔里输出的光束一样被当作单程传播来处理。对于环形腔,光束的路径可以自动闭合,也就是说,第一个和最后一个镜子的取向及它们之间的路径长度可以自动计算。由此产生的设置可以图形化地显示,以立即识别可能的错误输入。

             具体功能与应用:

             1.分析已有的谐振腔设计,如检查其稳定区域、准直特性、色散效应等;

             2.分析已有的谐振腔设计,如检查其稳定区域、准直特性、色散效应等;

             3.精炼研究人员对谐振腔的理解。如通过数值模拟演示各种参数;

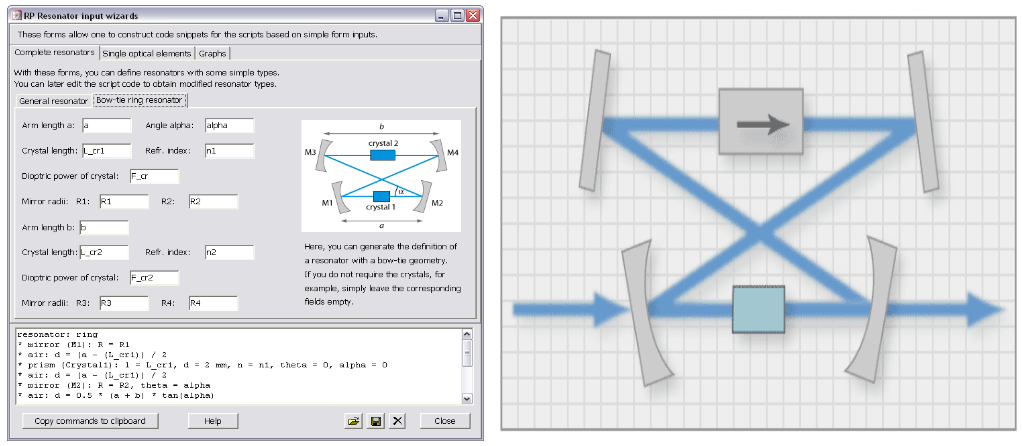

             4.软件带有非常强大的脚本语言并伴随有脚本向导功能,很容易的通过填表格的形式(简单的输入数字或数学公式)生成大段的脚本代码;

             5.脚本语言的强大意味着更丰富的灵活性。例如,用户可以定义含有多个激光晶体的光腔模型等;

             6.与其它类似的软件相比,RP Resonator允许用户将谐振腔特性参数化。这意味着用户可以使用数学表达式定义,而不是仅仅只能定义简单的参数如腔长、反射镜曲率半径等。在生成的图像中,用户也可以观察不同位置的光腔特性。与脚本语言相结合,用户开发过程中会拥有极大的灵活性。而这功能是在其它类似软件中很难找到的。



            实例:

            演示如何定义谐振腔和输出图像;更为复杂的设计实例;演示如何优化谐振腔设计;设置多级传输放大并自动计算。



             脉冲传输模拟RP ProPulse

           可以模拟超短脉冲在多种情况下的传输,特别是:主动或被动锁模激光器谐振腔中的传输;光参量振荡器的同步泵浦;光纤中的传输。

              可以分析:各种效应的影响,包括各种各样比较特殊的非线性效应,如光子晶体光纤的超连续光谱。

              具体功能与应用:

                          1.RP ProPulse 可以模拟很多与脉冲相关的效应,包括与波长相关的线性损耗、吸收损耗、双光子吸收、调制器里任意驱动信号的幅度和相位调制、激光增益、参量放大、二次谐波、任意阶色散、自相位调制、拉曼效应、自陡峭、四波混频、量子噪声效应、色散补偿(软件自动优化)。

                          2.软件精炼了脉冲在光纤中的传输算法,计算速度很快。

                          3.能够非常方便灵活的定义谐振腔内的光学元件。

                          4.友好的操作界面,能够显示腔内不同位置的脉冲形状,能够定义光束在腔内的往返次数。
