1064同轴视觉激光切割头技术参数-图片-应用-报价

1064同轴视觉激光切割头技术参数-图片-应用-报价

产品简介:此款切割头为精密光纤(λ=1064nm)切割头,准直和聚焦镜片为多片式组合,聚焦光斑小,精度高,切割效果好。优化的机械设计和精密的调整机构,完全的密封性能,配合水冷和同轴吹气,兼容同轴CCD成像,激光切割头可以在较高功率下持续稳定的工作。
  • 技术数据
  • 应用白皮书

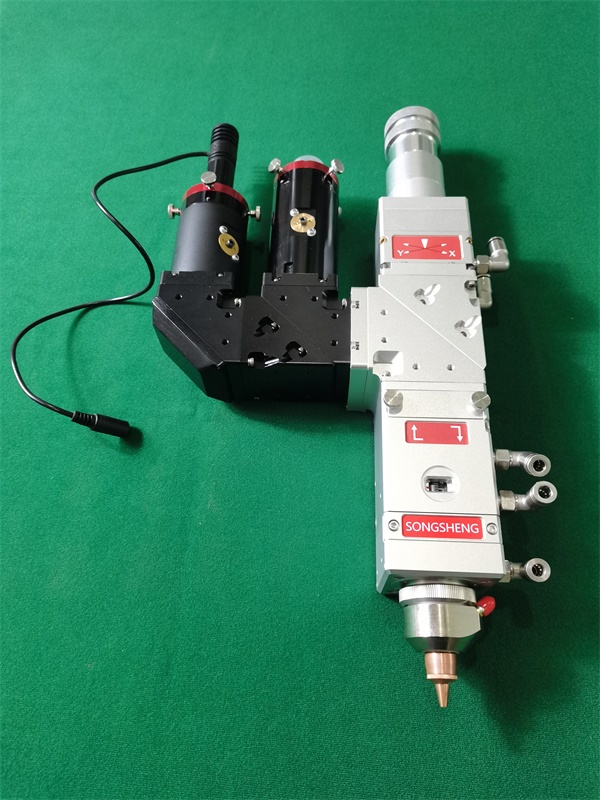

    产品图片:

    产品描述:

    此款切割头为精密光纤(λ=1064nm)切割头,准直和聚焦镜片为多片式组合,聚焦光斑小,精度高,切割效果好。优化的机械设计和精密的调整机构,完全的密封性能,配合水冷和同轴吹气,兼容同轴CCD成像,激光切割头可以在较高功率下持续稳定的工作。



    主要特点:

    准直模组:完成光纤准直功能,将入射的激光准直为平行光并有调中功能,准直聚焦镜XY方向调节范围:+/-1.5mm。同时配备水冷功能。

    聚焦模组:设计精密的手动调焦旋钮,调节旋钮刻度:每转动一周,焦点上升或者下降1mm,焦点上下调节范围:+/-7mm。同时配备水冷功能。

    保护镜片模组:采用抽屉式结构,更换镜片快速,简单。

    喷嘴模组:喷嘴直径1mm或者1.2mm,同时中间同轴吹气。



    产品参数:

    切割头



    最大激光功率

    500W

    准直焦距

    100/75mm

    聚焦焦距

    100/75mm

    准直和聚焦有效通光孔径

    20mm

    喷嘴孔径

    0.5mm~2mm

    准直水平调节范围

    ±1.5mm

    焦距垂直调节范围

    ±7mm

    最大切割气压

    25bar

    重量

    ≈4kg

    其它配件

    光纤连接器

    QBH

    底部套件

    平面切割头
