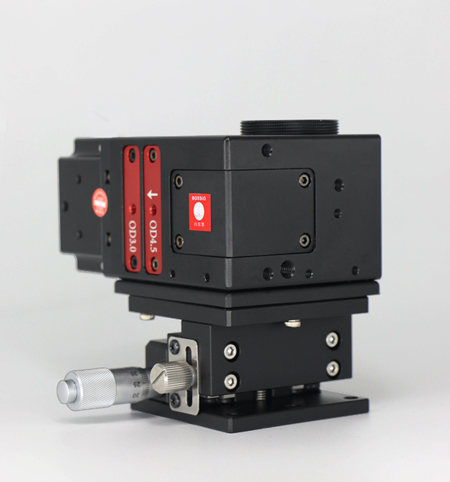

紧凑型光束质量分析仪适用于功率50瓦以下的激光器、激光系统、激光加工光路的聚焦光斑等的在线监测，形貌检测等。

紧凑型系列产品实现了X轴、Z轴2个方向行程微调，适合空间受限的加工应用场景。该系列最高可测功率达50瓦，进一步拓展了检测范围。搭配LasescopeNX软件可用于光束实时监测 、测量激光光斑尺寸、质心位置、椭圆度、相对功率测量、光束指向稳定性、功率稳定性、2D/3D能量分布、发散角测量等，同步支持多光斑测量，支持测量数据、测量报告导出，满足日常激光参数测量需求。

产品特点

结构紧凑，实现X向13mm可移动空间，步进精度高

支持手动/自动实时曝光及增益调节

多种类型激光器均可测量，极限检测功率提高至50瓦

340nm~1100nm宽光谱响应，可拓展紫外检测

标准品最大检测幅面9.8mm

准直、聚焦光斑均可测量，入光方向竖直，其他需求可定制

软件功能强大，既可拼接检测大光斑，又可以实现多光斑检测

应用场景

光束质量分析仪的应用领域广泛，涵盖激光加工、光通信、生物医学、光学成像等多个方面。

激光加工：在激光切割、焊接等加工过程中，能够实时监测光束质量，优化加工参数，提高加工精度和效率。

光通信：在光纤通信系统中，用于评估光纤、光放大器等器件的光束质量，确保通信信号的传输效率和质量。

生物医学：在医学和生物技术领域，用于光镊、细胞分拣等应用中，对激光光束进行整形和调整，以实现精确操作。

光学成像：对光学成像系统的分辨率和对比度有重要影响，可用于镜头质检、光学系统调试等方面。

软件功能

Lasescope NX是引领光学定制研发的一款用于Windows 系统的激光光束分析专门算法软件，算法精准、功能强大。在准确获取光斑的尺寸位置、光斑大小形貌的同时，可以在设备加工时调整激光加工的准确位置。

软件环境：Windows 10/11，64位，预装MS Office或者WPS

硬件配置：≥8G内存，CPU主频≥2.5G，内核≥4，建议i5及以上同等型号，最佳显示分辨率1920*1080

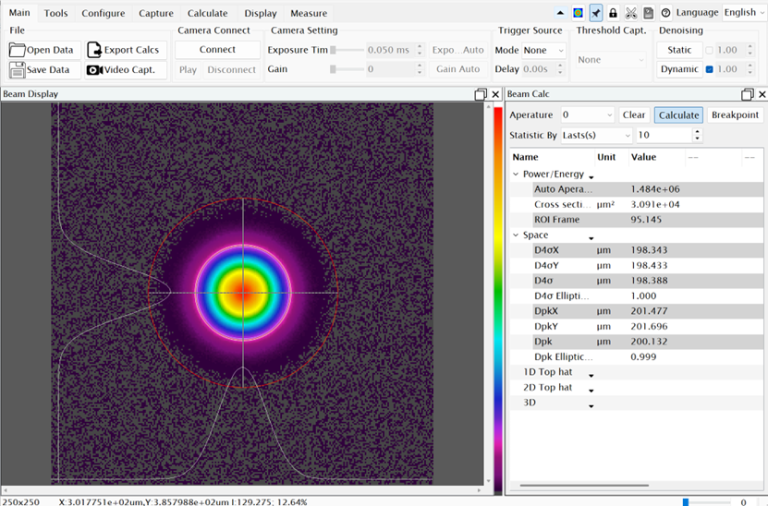

光斑形貌图示

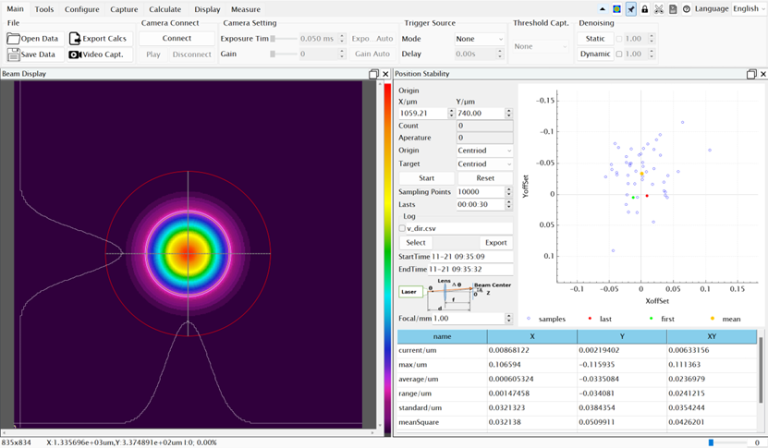

光路指向性图示

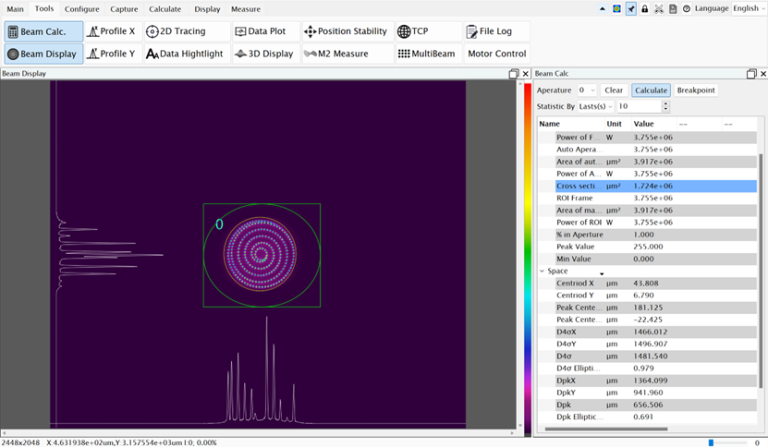

精度检测图示

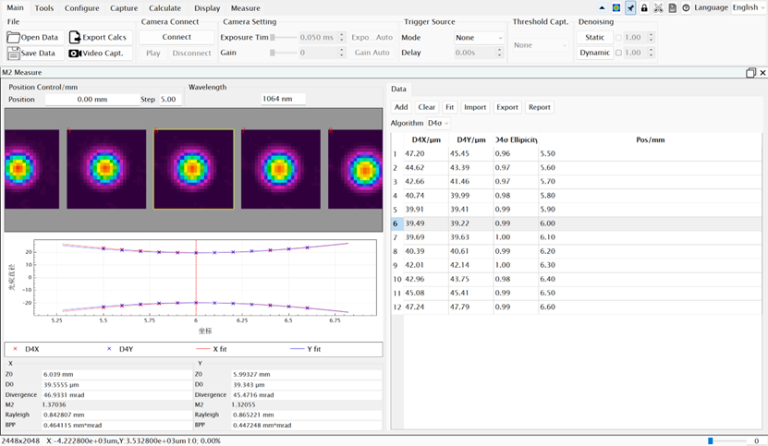

BPP因子图示

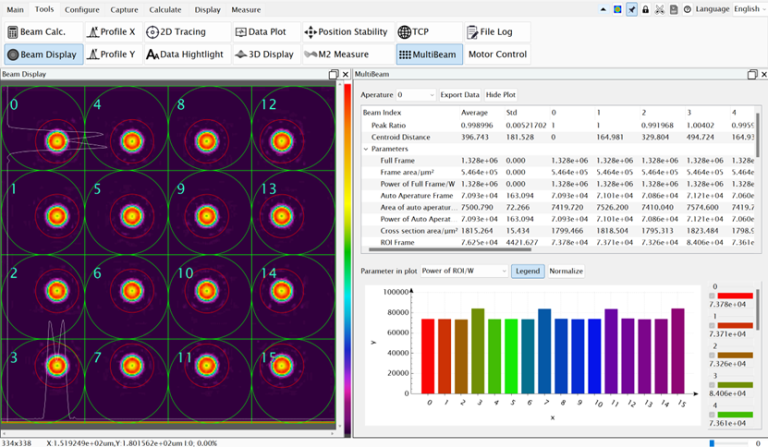

多光斑检测图示

技术参数表

备注：所有参数以出厂产品规格书为准。
