激光加工智能测距调焦控制系统-图片-应用-报价

激光加工智能测距调焦控制系统-图片-应用-报价

产品简介:该系统主要用于实时检测焊接工作距的一致性,兼容焊接平面和斜面的监测,并记录、上传、反馈相关数据,进而快速校正焊接头位置,保证激光焊接的工作距不变。
  • 技术数据
  • 应用白皮书

    产品介绍:

    原理:采用设备激光器自带指示红光,使用相机接收在样品上反射光的图像信息,然后通过图像处理,对光斑位置及相对激光焦点的垂直轴偏移量进行校正,得到线性关系,从而实现快捷焦点监控和校正的功能。

    应用:该系统主要用于实时检测焊接工作距的一致性,兼容焊接平面和斜面的监测,并记录、上传、反馈相关数据,进而快速校正焊接头位置,保证激光焊接的工作距不变。





    主要特点:

    内置自动对焦功能

    可变光斑大小

    高精度大范围刻印

    安装位置的校正

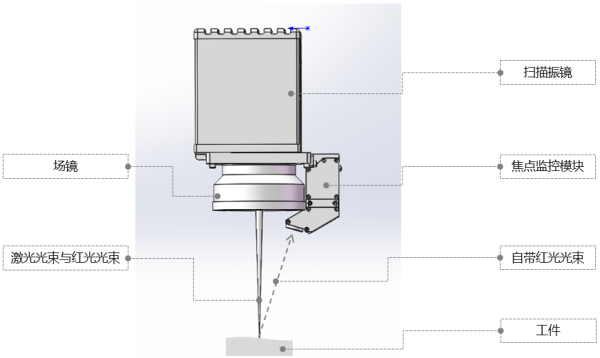

    系统示意图:



    产品规格:

    传感器类型 CMOS 供电及接口 USB2.0及以上
    甚准距离 195.8mm(基于所用场镜工作距) 垂直测量范围 ±5mm
    测量角度 18°(与法线的夹角) 水平测量范围 直径为10mm尺寸的圆形区域
    光源 0.1~1mW(可见光红光) 线性度 ≥99.9%
    测量精度 平面:±0.1mm 斜面:±0.2mm 对焦速度 6fps
    静态稳定性 ±0.01mm 环境抗耐性 环境温度:10~35℃ 相对湿度:35~85%RH
    外壳材质 铝合金 重量 ~0.4kg





    安装要求:

    1、安装焦点监控系统,振镜外壳预留孔位,具体安装尺寸根据不同设备结构定制。

    2、设定模组运动位置,焦点监控模块实时监测设定焦点位置的偏移量。
