MiniLED激光巨量焊接系统

MiniLED激光巨量焊接系统

产品简介:此款焊接头为精密光纤(λ=915nm)焊接头,准直和聚焦镜片为多片式组合,外加DOE镜片,使聚焦光斑变为长条形,可满足焊接窄长条位置,比如MiniLED。优化的机械设计和精密的调整机构,完全的密封性能,恒定的温度控制,配合水冷和同轴吹气,激光焊接头可以在较高功率下持续稳定的工作,此款产品兼容同轴成像。
  • 技术数据
  • 应用白皮书

    产品图片:

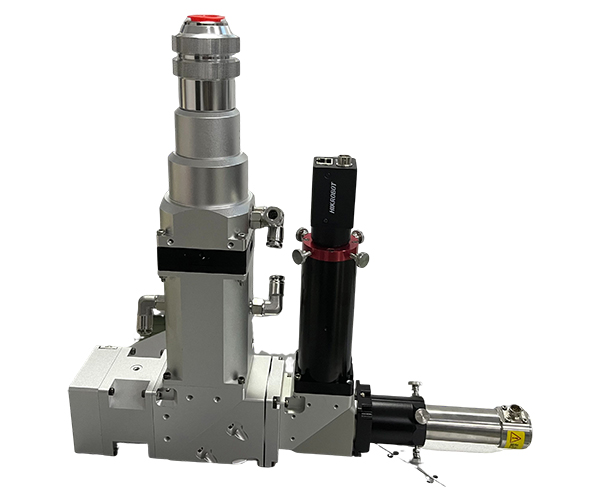

    MiniLED激光巨量焊接系统产品实物图片

    1.1 简介

    此款焊接头为精密光纤(λ=915nm)焊接头,准直和聚焦镜片为多片式组合,外加特殊镜片,使聚焦光斑变为长条形,可满足焊接窄长条位置,比如MiniLED。优化的机械设计和精密的调整机构,完全的密封性能,恒定的温度控制,配合水冷和同轴吹气,激光焊接头可以在较高功率下持续稳定的工作,此款产品兼容同轴成像。

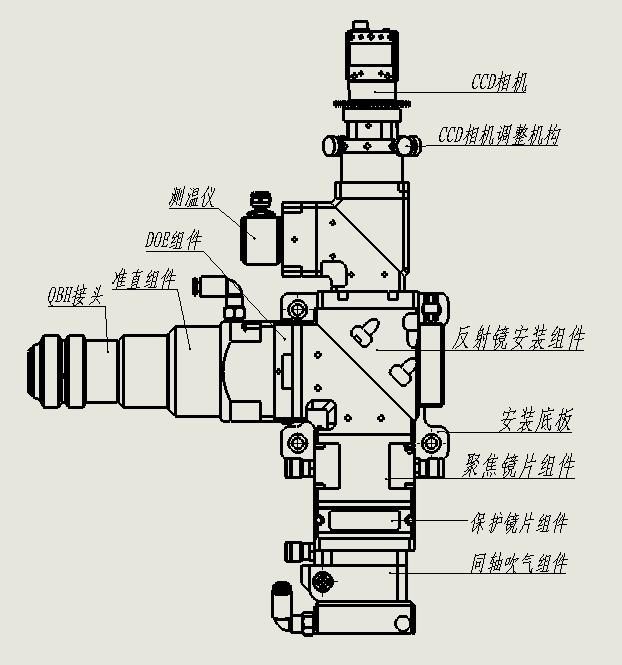

    1.2 产品结构特点

    l 准直模组:完成光纤准直功能,标准的QBH接口,多片准直镜片,将入射的激光准直为平行光。同时配备水冷功能。

    l DOE组件:将高斯激光转换为长条激光。

    l 聚焦模组:多片聚焦镜片,长焦距。同时配备水冷功能。

    l 保护镜片模组:采用抽屉式结构,更换镜片快速,简单。

    l 同轴吹气模组:中间同轴吹气。

    l 同轴测温仪模组:形成温度控制反馈系统,保证焊接恒温状态。

    l 同轴监控模组:数字相机CCD,实时监控产品位置

    1.3 产品技术参数

    参数名称 指标 说明
    最大激光功率 500W
    激光波长 915nm
    准直焦距 80mm
    聚焦焦距 200mm
    准直和聚焦有效通光孔径 30mm
    光斑大小1(可选一) 1mmx30mm
    光斑大小2(可选二) 5mmx70mm
    激光器接口 QBH
    其它 水冷接口
    重量 <1.5kg

    巨量焊接整形技术开发:波长976nm,准直80聚焦210,通光38毫米,最终光斑尺寸30*1mm,70*5mm
