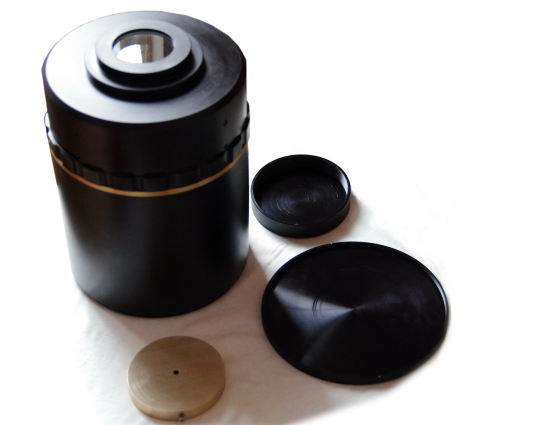

同轴测温激光加工远心消色差扫描物镜技术参数-图片-应用-报价

同轴测温激光加工远心消色差扫描物镜技术参数-图片-应用-报价

产品简介:扫描振镜聚焦系统集成同轴摄像功能,专为满足有高精度定位要求的振镜扫描加工系统设计,CCD观测的图像与激光光束焦点完全同轴,与F-theta镜头及照明光源配套可实现“所见即所得”的机器视觉定位激光加工。普通的fθ扫描物镜(场镜)因为没有做消色差设计,要做同轴视觉就必须用标定的方法进行大量的校正工作,而远心消色差扫描物镜很好的从硬件上解决了这些问题,无需用软件进行繁琐的位置重合校正,定位精度更高。
  • 技术数据
  • 应用白皮书





    •

        备注:如批量采购可加页面底部客服微信私聊,价格优惠!
    • 产品描述:

        扫描振镜聚焦系统集成同轴摄像功能,专为满足有高精度定位要求的振镜扫描加工系统设计,CCD观测的图像与激光光束焦点完全同轴,与F-theta镜头及照明光源配套可实现“所见即所得”的机器视觉定位激光加工。普通的fθ扫描物镜(场镜)因为没有做消色差设计,要做同轴视觉就必须用标定的方法进行大量的校正工作,而远心消色差扫描物镜很好的从硬件上解决了这些问题,无需用软件进行繁琐的位置重合校正,定位精度更高。



      主要特点:

        和同轴视觉振镜扫描系统配套

        场镜完美消色差设计

        扫描范围内激光聚焦性能一致

        单色光照明设计提高观测清晰度

        标准接口适用绝大多数振镜

      主要应用:

        机器视觉激光标记;

        机器视觉激光焊接;

        机器视觉激光切割;

        机器视觉激光调阻;

        机械设备视觉定位、半导体检测、晶片检测;

        IC晶圆,LED晶圆,置晶,固晶,邦定,点胶定位;

        ITO玻璃,STN/CSTN/TFT面板分划,丝印;

        液晶显示检测,液晶模组FOG/COG;

        多晶硅、单晶硅、晶圆划片,丝印;

        多层显示面板组装;

        电容屏面板分划,丝印,组装;

        零部件OCR识别;

        印刷机械、打孔MARK点定位;

        机器视觉实验室应用;

        其他图像处理、视觉检测、测量、定位工业应用

      产品规格:

        • 远心消色差,通光孔径≤20mm;

          最大幅面:50×50mm.、70×70mm;

          激光波长:532nm、915nm、1064nm;

          红外测温波段:1~10um;

          通光孔径:≤30mm;





      产品价格:

      序号



      规格类型

      产品名称 典型参数 售价
      1 光学通用零部件 532远心消色差扫描物镜 532nm,50幅面  激光成像消色差 ,色差0.02 ¥14,400.00
      2 1064远心消色差扫描物镜 1064nm,70幅面 激光成像消色差 ,色差0.02 ¥14,400.00
      3 1064远心消色差扫描物镜 1064nm,100幅面 激光成像消色差 ,色差0.02 ¥16,800.00
      4 1064远心消色差扫描物镜 1064nm,100幅面 激光成像消色差 ,高性价比,色差0.15mm ¥9,600.00
      5 915远心消色差扫描物镜 915nm,焊接50幅面,激光成像红外测温多点消色差  ¥21,600.00
      6 915远心消色差扫描物镜 915nm,焊接100幅面,激光成像红外测温多点消色差  ¥26,400.00
      7 915远心消色差扫描物镜 915nm,焊接150幅面,激光成像红外测温多点消色差  ¥36,000.00
      8 1064高功率远心扫描物镜 1064nm,激光功率5000W,焊接200幅面,激光成像红外测温多点消色差  ¥48,000.00
