Lasescope激光光束分析仪技术参数-图片-应用-报价

Lasescope激光光束分析仪技术参数-图片-应用-报价

产品简介:Lasescope 是一款用于Windows 系统的激光光束分析产品。Lasescope 光束分析仪调整分析光斑图片,可以准确的得到光斑的尺寸,同时也可以得到准确的焦点高度位置、光斑大小形,方便在设备加工时调整激光加工头的准确空间位置。
  • 技术数据
  • 应用白皮书

    产品图片:

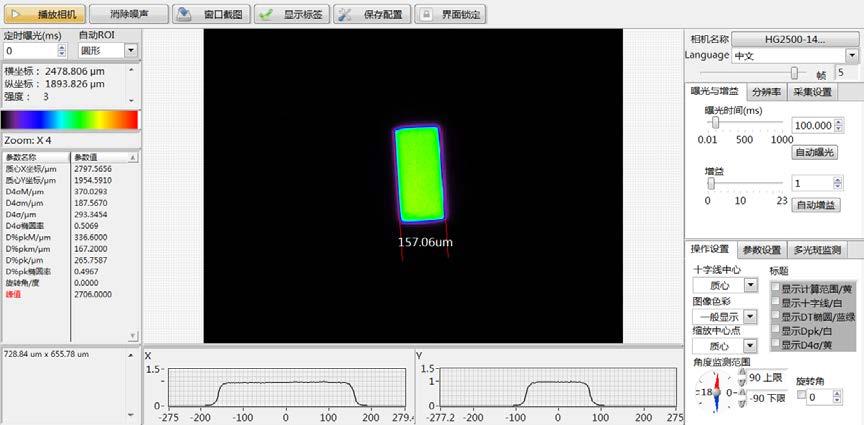

    Lasescope激光光束分析仪图一

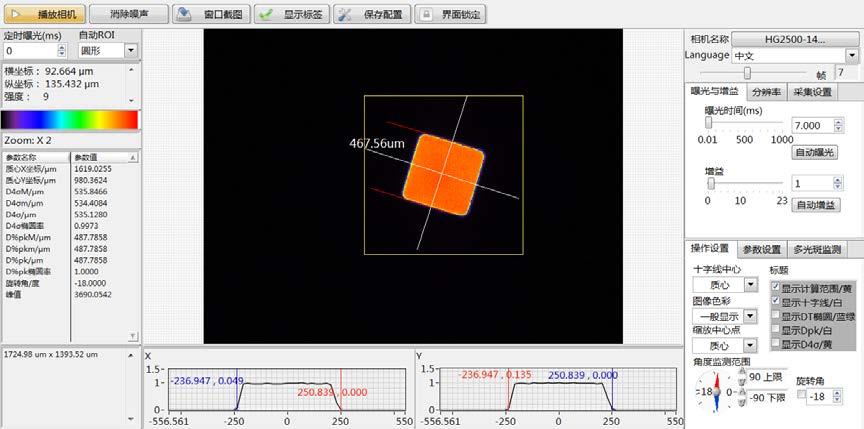

    Lasescope激光光束分析仪图二

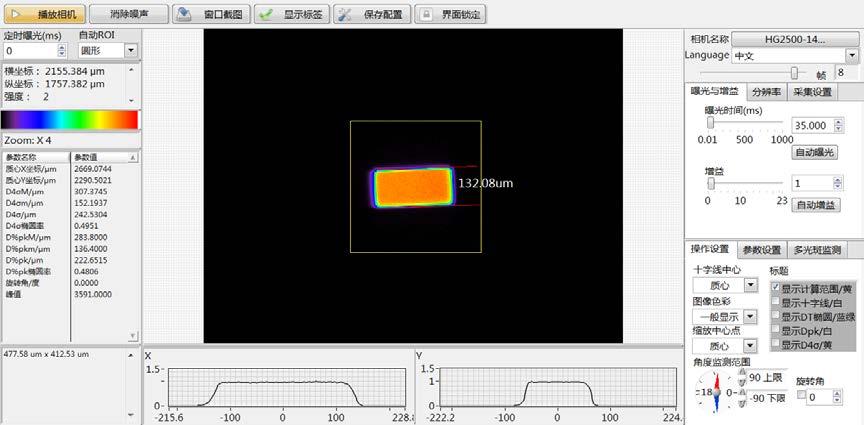

    Lasescope激光光束分析仪图三



    产品描述:

    Lasescope 是一款用于Windows 系统的激光光束分析产品。Lasescope 光束分析仪调整分析光斑图片,可以准确的得到光斑的尺寸,同时也可以得到准确的焦点高度位置、光斑大小形,方便在设备加工时调整激光加工头的准确空间位置。



    主要特点:

    1. 高速度、高分辨率显示2D 和3D 伪彩色光束轮廓

    2. 支持Windows XP Service Pack 3 或更高版本的操作系统

    3. 支持控制相机的曝光、增益和分辨率

    4. 实时进行光斑的伪彩色2D 显示、长短轴的高斯曲线显示

    5. 支持2D 模式下的连续缩放

    6. 测量光斑的长短轴、椭圆率、旋转角等参数

    7. 支持参数的统计分析

    8. 记录和导出参数,或者生成报告

    9. 读取光斑图片并测量参数

    10. 多选择的图片保存功能

    11. 支持USB3.0 接口



    12. 可定制拓展功能



    组成部件:

    1. Lasescope 操作软件

    2. USB 相机,配备必要连接线

    3. 可选配件:衰减楔形镜、滤光片或其他激光光束衰减器



    相机参数:

    1/1.8˝格式,高分辨率,宽动态范围,

    脉冲激光,连续YAG 激光,可调节ROI

    光谱响应范围190-1100nm

    有效面积7.1mm W x 5.4mm H

    像素尺寸3.45μm x 3.45μm

    有效像素2048 x 1536

    最小系统动态范围47dB

    帧速率6-12 帧@2048 x 1536 有效像素

    快门持续时间11μs-1s

    增益控制手动47:1

    损伤阈值0.5J/cm²,10ns,10Hz,1064nm

    尺寸和CMOS 凹进量

    44 mm x 35 mm x 19.5 mm

    CMOS 凹进量:表面下12.5mm

    操作模式全局CMOS

    支持软件Facular Analyzer



    计算机接口 USB3.0
