NIR系列激光光束光斑分析仪技术参数-图片-应用-报价

NIR系列激光光束光斑分析仪技术参数-图片-应用-报价

产品简介:松盛光电自主研发的光斑分析仪可实现激光光斑检测及测试应用。为客户提供定制光束质量分析一体化设计解决方案,并支持多应用开发。光束质量分析仪装置一体化设计,配套衰减方案设计,支持实时曝光及增益调节。适用半导体激光器,固体激光器,光纤激光器,超快激光器,激光测距等领域。目前已作为成熟产品在市场推广,性价比很高,得到大量客户认同。现公司研发部可根据客户不同需求进行模块化定制。
  • 技术数据
  • 应用白皮书

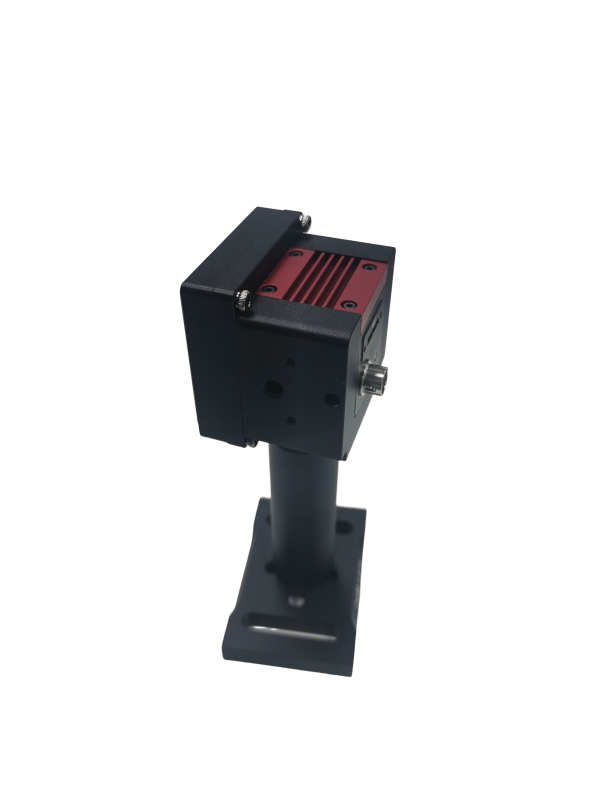

    Beamfiler NIR系列光束光斑分析仪产品图片

    Beamfiler NIR系列光束光斑分析仪性能特点:



    1.本系列产品具备高分辨率和小像素尺寸的特点,像素尺寸min可达1.85μm



    2.可根据实际光斑大小,选择不同型号的产品,max光斑尺寸可达10mm



    3.光束分析装置一体化设计,配套衰减方案设计



    4.支持手动和自动实时曝光及增益调节



    5.高性价比,可代替进口激光光束质量分析仪,实现激光光斑检测及测试应用



    Beamfiler NIR系列光束光斑分析仪典型应用:



    1.需要对激光光斑形状进行检测得场合,如激光生产,维护以及激光应用;



    2.光学器件质量检查;



    3.激光腔镜调整;



    4.外光路准直;



    5.光纤对准耦合分析等。



    Beamfiler NIR系列光束光斑分析仪产品型号:

    相机型号 波长 像素(μm) 分辨率 靶面尺寸(mm) 光斑检测大小
    Px Py Dx Dy MIN(μm) MAX(mm)
    BFN0105UK 350nm-1100nm 1.85 4000 3000 7.4 5.6 18.5 4.7
    BFN0204UD 350nm-1100nm 2.2 2592 1944 5.7 4.3 22.0 3.6
    BFN0205U 350nm-1100nm 2.4 3072 2048 7.4 4.9 24.0 4.2
    BFN0205GK 350nm-1100nm 2.4 3072 2048 7.4 4.9 24.0 4.2
    BFN0208UK 350nm-1100nm 2.4 5472 3648 13.1 8.8 24.0 7.4
    BFN0305U 350nm-1100nm 3.45 2048 1536 7.1 5.3 35.0 4.5
    BFN0307UK 350nm-1100nm 3.45 2448 2048 8.4 7.1 35.0 6.0
    *BFN0310UV 350nm-1100nm 3.45 4096 3000 14.1 10.4 35.0 10.4
    *BFN0423GK 350nm-1100nm 4.5 5120 5120 23 23 45 20
    BFN0511UV 350nm-1100nm 5.5 2048 2048 11.3 11.3 55.0 9.6
    *表示新增



    光束光斑分析仪简介



    松盛光电自主研发的光束光斑分析仪可实现激光光斑检测及测试应用。为客户提供定制光束质量分析一体化设计解决方案,并支持多应用开发。光束质量分析仪装置一体化设计,配套衰减方案设计,支持实时曝光及增益调节。适用半导体激光器,固体激光器,光纤激光器,超快激光器,激光测距等领域。目前已作为成熟产品在市场推广,性价比很高,得到大量客户认同。现公司研发部可根据客户不同需求进行模块化定制。



    光束光斑分析仪产品特点:



    1. 可选超宽光谱多波长系列产品,覆盖紫外到长波红外波长范围。



    2. 较宽的光斑直径测量范围:光斑直径范围可满足目前市场大部分的光斑产品范围,部分产品支持更小光斑拓展。



    3. 光斑分析仪一体化设计,配套衰减方案设计:设备自带吸收衰减装置,测低功率的毫瓦级激光光斑,也可根据不同功率激光光斑测试需求,提供可选的衰减方案,无需准备其他配件即可快速测量。



    4. 软件自主开发,可提供底层通讯协议.



    5. 高性价比,可代替进口激光光束质量分析仪,实现激光光斑检测及测试应用.



    光束光斑分析仪产品光谱覆盖范围:

    需求定制:可为客户定制不同需求的光斑分析仪,满足不同的激光光束直径和激光功率测试需求。
